Creando tu primera tabla de multi-touch (10 / 17 paso)

Paso 10: ¿Romperlo? Prueba de la TV (Hardware e información)

Una vez que estés contento con una estratificación específica, encender el televisor y ver algo (o utilizar su ordenador). Asegúrese de que usted tiene un ratón y un teclado como no eres capaz de recibir las respuestas para las entradas. Además, asegúrese de que sus LEDs blancos están (no importa si tus LEDs IR están en para este paso). Si se puede ver como lo hicimos en la foto de arriba, entonces todo está bien y debe felicítese por ser una de las pocas personas a volver a propósito un LCD y su trabajo en el primer intento!

I. común soluciona:

  1. ¿Letras doble invertida y el cuadro? Su LCD es al revés, simplemente voltee el panel
  2. ¿No hay foto? Compruebe que el HDMI o entrada de video de su elección se ha configurado correctamente. También, si se mantiene el indicador LED, compruebe para decir si la TV debe estar en o no. te darás cuenta que el rango del control remoto de TV sólo aumentó en 7 veces. De nada.
  3. ¿La pantalla es negro? Encender LEDs blancos. Si el LED está en, asegúrese de que son blancos y no ir Si todavía no hay foto, los Cables de la flexión plana están conectados en el orden equivocado.
  4. ¿No hay sonido? los altavoces están conectados en la toma mal.

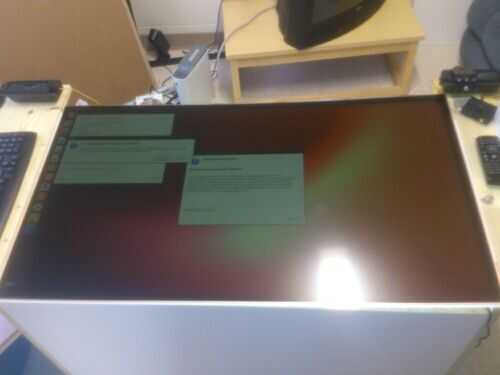

** Para los que preguntan, la foto de arriba es el sistema que ejecuta Ubuntu 13.04 "Raring del." Este fue el primer SO que decidimos ejecutar.
