Paso 1: La planificación (información)
- 1. E471VLE Vizio LCD TV... ~ $600
- Compra de objetivo
- 2. madera, tornillos, herramientas y soportes... ~ $150
- Home Depot compra
- 3. tornillos de The home depot... $3,82
- 4. muestra 2-modo espejo... $10,80 (no necesario)
- Quería experimentar con saltarse el uso de un difusor.
- 5. LED alimentación... $134,80
- Se vienen recomendados una vez que elija su correspondiente carrete de LED
- 6. Acrylic.......................................................................... $492.98
- i. Las industrias Evonik ACRYLITE LED (Endlighten), hoja, 0E012 incoloro XL
- II. Evonik Industries ACRYLITE resistente a la abrasión, hoja, incoloro 0A000 MR2
- III. Evonik Industries ACRYLITE FF (sacado), hoja, incoloro 0A000 GT
- 7. LEDs............................................................................ $216.95
- Mundo de luces de LED Tira de LED Tri-Chip de IR flexible (hemos comprado el 300 LED en un rollo de 5 metros)
- LED luces mundo Flexible blanco (tenemos el carrete con 150 LEDs)
- 8. Cameras...................................................................... $239.25
- (2) Producciones de Peau la cámara del desarrollador (m12) con 850 nm Filtro Bandpass y 2,5 mm lente.
- Cable de extensión USB
- 9. computadora... $0.00 (utiliza mi amigo)
Como se puede ver, se han omitido los detalles (cantidad de tornillos) o tipo de madera. Esto se hace para fomentar la creatividad. Como mi proyecto era un prototipo, el diseño fue hecho muy simple. A partir de ahora, estoy trabajando en la reducción de la altura de la mesa desde el inicial 3 ft a ft 1-1.6; por lo tanto, dar una especificación de la cantidad de madera y tornillos sería inútil como yo sólo llevaría a gastar un monto inadecuado de dinero. Había realizado el proyecto correctamente la primera vez, podríamos haber salvado casi $75 de madera y tornillos solos.
Vamos a estar construyendo una 47" basada en infrarrojos Planar multi-toca la tabla usando la técnica de iluminación de superficie difusa (DSI). Esta técnica no es recomendable si pretende leer objetos (no los dedos), también conocido como fiduciales--a menos que planee no mediante el panel de difusión de la pantalla LCD. También no es lo mejor para poner en práctica cuando se usa un LCD, pero es la más conveniente debido a que requieren menos materiales y trabajo. Elegí éste debido a la comodidad.
Teoría:

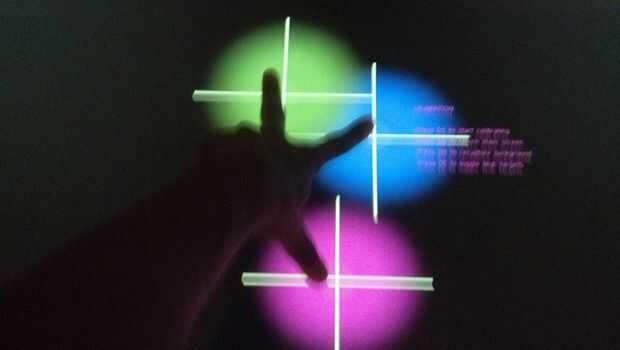

Por la iluminación de superficie difusa (DSI) ponemos diodos emisores de luz infrarrojos (IR) (LED) alrededor de los bordes de un tipo especial de acrílico conocido como Endlighten acrílico. Este acrílico es fabricado con características especiales a tener espejos microscópicos que distribuyen uniformemente la luz a través de la superficie del acrílico. Cuando el dedo toca la superficie, crea un "blob" en la superficie--interrumpe la uniformidad de la luz. Este blob es leída por la cámara especializada y registrada como un"toque".
Comparación con PixelSense:
La primera PixelSense utilizó una técnica diferentes llamada Rear-Diffused iluminación (DI posterior). Por posterior DI, el fabricante debe utilizar iluminadores infrarrojos en la parte inferior de la pantalla. Debido a esto, es casi imposible crear usando LCDs debido a la luz de IR reflexionando desde la parte trasera. Así, la gente normalmente utilizará un proyector de tiro corto (generalmente más costoso si usted quiere calidad HD). Con todo, DSI permite mayor calidad visual a un precio reducido. Detección de entrada sigue siendo el mismo.
¿Por qué hacer uno de estos cuando tienes un smartphone?
Por lo general, smartphones y tablets ya sea capacitiva, resistiva, o pantallas de onda acústica superficial para detectar usuario puntos. Función utiliza las propiedades eléctricas del cuerpo humano para detectar entradas del usuario en determinados puntos (la piel de sus dedos). Así, dispositivos usando esta pantalla son muy sensibles y descuidan la presión, lo que significa que los usuarios no pueden utilizar agujas regulares o las manos enguantadas. Además, el costo para acodar capacitivo en un proyecto a gran escala sería tremendo.
Pantallas resistivas simplemente dependen de la presión como son construidas por las pantallas de capas. Para resistente, no hay inconveniente en que edificio esta configuración requiere el usuario crear patrones de capas con poca promesa de detección de múltiples canales de entrada.
En las pantallas de la superficie de la onda acústica (Sierra), cuando se toca un panel, se absorben las ondas ultrasónicas en los paneles en los puntos y esto coloca una posición para eventos de toque al controlador para su procesamiento. Esto sería gravoso si se aplica a pantallas más grandes.
Sin embargo, la tecnología infrarroja tiene la ventaja de ser capaz de ofrecer imágenes superiores sin un recubrimiento mientras que concede la habilidad de detectar la mayoría de los objetos. También, la capacidad de utilizar marcadores fiduciales (bloques programables). Además, tienden a tener el mayor número de entradas de contacto máximo.
¿Qué es lo primero que preocuparse después de haber mi lista de plan de diseño?
Lo primero que debería preocuparse es su LCD TV. Usted no será capaz de usar cualquier TV ya que pueden haber problemas. Voy a explicar esto más detalladamente pronto.
