Creación de PCB con Eagle para principiantes (11 / 21 paso)

Paso 11: Regla eléctrica Check (cheque de idiota)

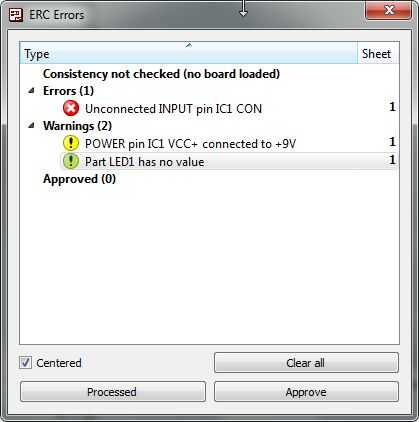

Ejecutar el ERC le permitirá ver las áreas donde el águila piensa te en mal estado.  Vamos a examinar la salida de este una línea por línea...

Errores (1)- Estos garantizan usted tomando una mirada cuidadosa en el.  Nada aquí podría hacer muy bien su circuito volar si no prestas atención a él.
Pin de entrada no IC1 CON- En general, pines de entrada están mal.  En este caso, el pin CON es una tensión de referencia que usted puede configurar manualmente, pero no pasa nada malo si lo dejas desconectado (flotante).

Advertencias (2)- Estos no son tan urgentes como errores, pero aún requieren de una mirada superficial.  Una advertencia para buscar es la de una red con sólo un nodo/pin.  Significa que no conectar esa red en ambos extremos.
Poder pin a que IC1 VCC + conectado + 9V-  Águila avisa siempre que conecte diferentes voltajes de potencia junto (si se conectan una tubería de suministro de energía de 12V y una línea de alimentación 5V, suceden cosas malas).  En este caso, es sólo una diferencia de nomenclatura, por lo que está bien para aprobar.
LED 1 parte no tiene ningún valor- Si yo no fuera tan perezoso como yo soy, habría dado a la parte de LED1 un valor, pero hasta entonces, va a existir esta advertencia.

Aprobado (0)- Después de hacer clic en el botón de 'Aprobar' en un error de advertencia, va aquí.
