Creación de PCB con Eagle para principiantes (4 / 21 paso)

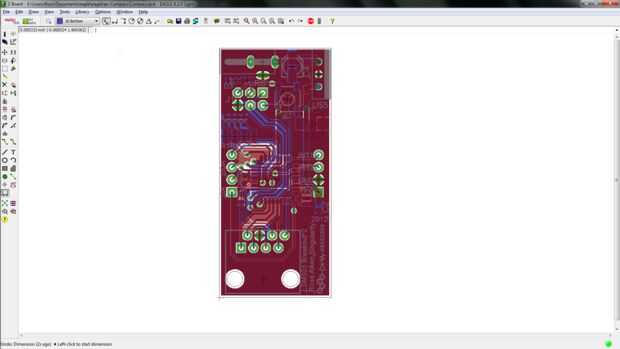

Paso 4: Ventana de tablero

Usted se mueve alrededor en la ventana de tablero como en la ventana de esquema, así que no voy por que otra vez.  Además, el botón Mostrar es prácticamente idéntico.

El botón Display es funcionalmente lo mismo, pero tendrá diferentes capas en este punto de vista.  Con frecuencia, al mirar una tabla, no es necesario ver todo a la vez.

Para aislar la capa superior, haga clic en el botón de capas, luego haga clic en ninguno, luego seleccione las siguientes capas:
Arriba
Cojines
Vias
Unrouted
Dimensión
tPlace
tOrigins
tNames
tValues (opcional, por lo general les dejo este)
tKeepout (opcional, depende de la situación)
tDocu (opcional, añade mucho más desorden)
_tsilk

Para aislar la capa de fondo, haga clic en el botón de capas, haga clic en ninguno, luego seleccione las siguientes capas:
Parte inferior
Cojines
Vias
Unrouted
Dimensión
bPlace
bOrigins
bNames
bValues (opcional, por lo general les dejo este)
bKeepout (opcional, depende de la situación)
bDocu (opcional, añade mucho más desorden)
_bsilk

Para ver ambas capas, permiten que todo lo anterior.

Esto puede ser tedioso cuando es intercambiar rápidamente entre partes.  Vamos a configurar algunos comandos de teclado para hacerlo más fácil.
Ir a Opciones > asignar, haga clic en nuevo
Cambiar clave a T y marque la casilla de modificador Alt.
En el cuadro de comando asignado, introduzca lo siguiente:
Pantalla superior almohadillas Vias Unrouted dimensión tPlace tOrigins tNames _tsilk

También crear un comando de Alt + B
Pantalla inferior pastillas de Vias Unrouted dimensión bPlace bOrigins bNames _bsilk

Y Alt + N
Mostrar ninguna

Ahora puede utilizar Alt + T para mostrar la parte superior, Alt + B para mostrar la parte inferior y Alt + N para demostrar nada.

Ahora que has visto lo muy básico de usar águila, vamos a arar adelante en la creación de su propia Junta.
