Creación de PCB con Eagle para principiantes (12 / 21 paso)

Paso 12: Diseño

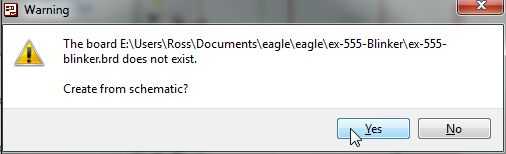

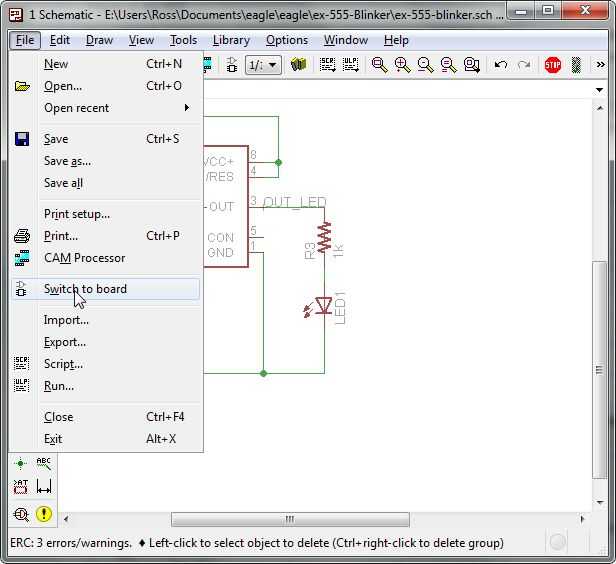

Para crear la base de la disposición del PWB del esquema es fácil.  Ir a archivo > interruptor de a bordo y cuando le advierte que no existe el directorio, haga clic en sí para crear la Junta del esquema.

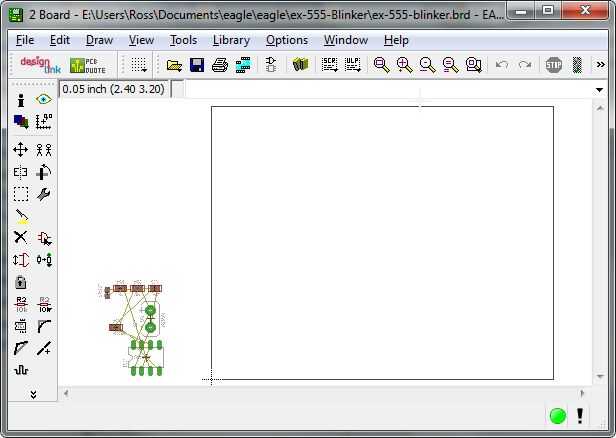

Cuando el fichero de placa, habrá una caja en la pantalla, con todas las piezas a la izquierda de él.  Hasta moverlo, esto representa el área donde puede colocar sus piezas en la versión gratuita de eagle.  Trate de mover una parte fuera de esta zona y águila se le grita y se niegan a cooperar.

Tenga en cuenta que el águila cae todas las piezas que usted ha añadido en su esquema fuera de esta área ubicable.  Después de mover una parte de su lugar de descanso, se debe mantener dentro de eso 4" x3.2" (100x80mm) caja.

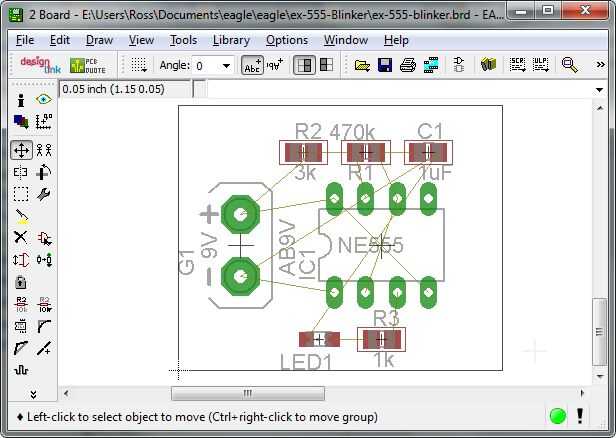

Mover todas las piezas en una configuración similar a la mostrada en la última foto.  Observe que este paso requiere una gran cantidad de previsión para salvarse de dolores de cabeza más adelante.  Cada una de las líneas de oro representa un rastro unrouted.

Normalmente, cuando usted pone hacia fuera una tabla, primer lugar las partes que han establecido lugares que tienen que ir, como conectores.  Grupo para todas las partes que lógicamente tiene sentido juntos y mover estos clusters para que crean la menor cantidad de cruzaron líneas unrouted.  Desde ese punto, ampliar esos clusters, mover todas las piezas lo suficientemente aparte que no romper las normas de diseño y tener un mínimo de unrouted huellas cruzando.
