Creación de circuitos con EAGLE (8 / 10 paso)

Paso 8: Trabajar la capa de la dimensión

Mencionamos las capas anteriormente, pero ahora es el momento para entrar en ellos un poco más. Has hecho un circuito, y ahora tienes que decirle a Otherplan qué tan grande quieres tu circuito que. ¿Ver el rectángulo grande de que has sido arreglo de componentes dentro? Eso es lo que tienes que hacer, excepto más pequeño. Y el refrigerador.

Puesto que tenemos un Othermill, vamos a hacer una forma interesante para nuestra Junta Directiva.

  • Eliminar el contorno existente (el grande rectángulo alrededor de los componentes) con la herramienta borrar.

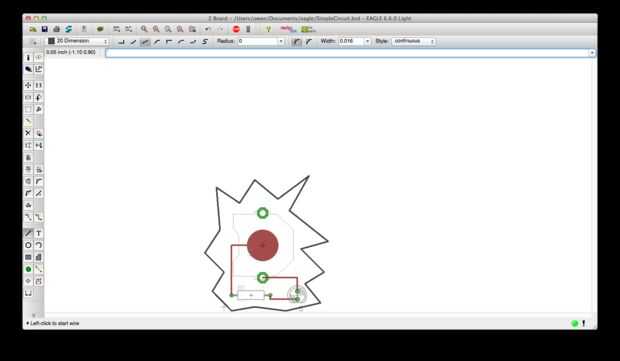

  • Seleccione la herramienta de cable y cambiar la capa de "1 Top" a "20 dimensión". La capa de dimensión es lo que Otherplan utiliza para cortar el contorno de la placa.
  • Sorteo una divertida forma en su circuito.
  • Guardar y listo. ¡ Yay!

El siguiente paso cubre información sobre herramientas adicionales que desea utilizar. Si gustaría hacer algo como agregar una manera de conectar una fuente de energía externa a la placa o hacer agujeros para que pueda montar o colgar tu tabla, leyendo. De lo contrario puede omitir el paso final, que se muele la placa.

Hemos añadido el archivo de la Junta que hicimos por lo que se puede hacer referencia a él. Incluye adiciones hechas en el paso siguiente.
