Creación de circuitos con EAGLE (2 / 10 paso)

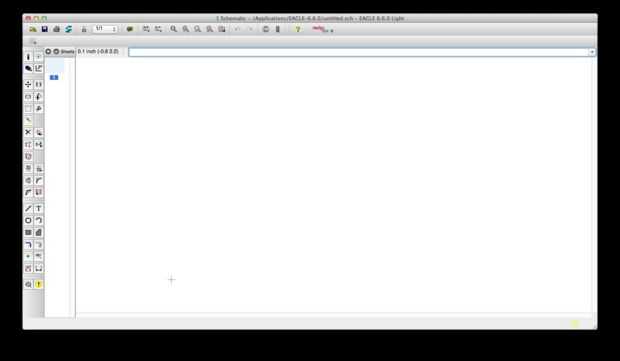

Paso 2: Navegar por la interfaz

Antes de empezar, hay algunas cosas que le ayudarán a moverse suavemente a través de su primera experiencia de águila.

Águila tiene un aspecto peculiar que su interfaz no encontrado en la mayoría de los software: no arrastrar. Para mover algo, usted haga clic una vez para recogerlo, luego haga clic de nuevo en otro lugar para ponerlo. Lo mismo ocurre para dibujar líneas, colocación de componentes, etc..

También puede encontrar un bug donde usted haga clic en algo y esperar a que se mueva con el ratón, pero no. Para solucionarlo, simplemente cambie a otra aplicación en su computadora y, a continuación, volver al águila. Me gusta golpear Cmd + Tab dos veces.

ÁGUILA también utiliza capas, que funcionan de alguna manera como capas en Photoshop e Illustrator, excepto cada capa tiene un propósito específico. Otherplan puede leer todas las capas, que permite cosas impresionantes como dos caras de mecanizado y soldadura de las plantillas. Para mantener este tutorial sencillo, sólo vamos a usar dos de las capas: la capa de "1 Top" y la "20 dimensión". La capa superior es lo que Otherplan usa para rastros de circuito de corte, y la capa de dimensión es lo que utiliza para cortar el contorno de la placa.
