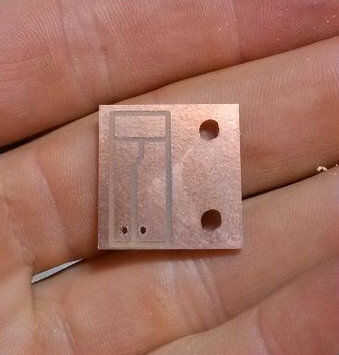

Cómo moler un tablero de circuito con un Stepcraft Mill y en formato EagleCAD

En este tutorial vamos a utilizar en formato EagleCAD, una herramienta de diseño de PCB, para generar las trayectorias de herramienta para la fabricación de circuitos utilizando un molino del CNC de Stepcraft (o cualquier otro molino CNC que acepta el estándar de código de G). A través de este tutorial, voy a asumir una familiaridad con en formato EagleCAD y operación básica de CNC. No se espera el conocimiento de G-Code. Este proceso ha sido probado utilizando un Stepcraft Mill y el software de controlador UCCNC. No veo ninguna razón por qué no debería trabajar con otros molinos/controladores que acepten G-código normal, pero no ha sido probado. No dude en beta test.

Si no está familiarizado con la materia en formato EagleCAD y CNC estos enlaces son un primer gran.

Se adjunta el archivo de Eagle que estoy trabajando fuera de aquí a esta página. No dude en descargar para referencia. Todos los trazos y contornos se dibujan ya.
