Creación de circuitos con EAGLE (1 / 10 paso)

Paso 1: Herramientas y materiales

HERRAMIENTAS

Othermill

Molino de extremo plano, 1/32"

Equipo Otherplan

ÁGUILA

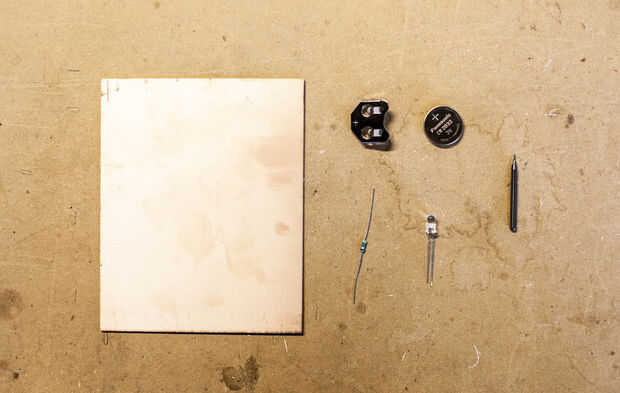

MATERIALES

LED, 2.0 adelante voltaje, de corriente directa de 20 mA
Resistor de 47 ohmios,

Batería de 3 voltios CR2032

Soporte de la batería CR2032

Circuito en blanco, FR-1

Nota: Estos son los materiales que utilizamos, pero puede utilizar cualquier LED, resistencia y batería que tenga como coinciden. Ver este tutorial si desea más información sobre la coincidencia de su batería, el LED y el resistor.
