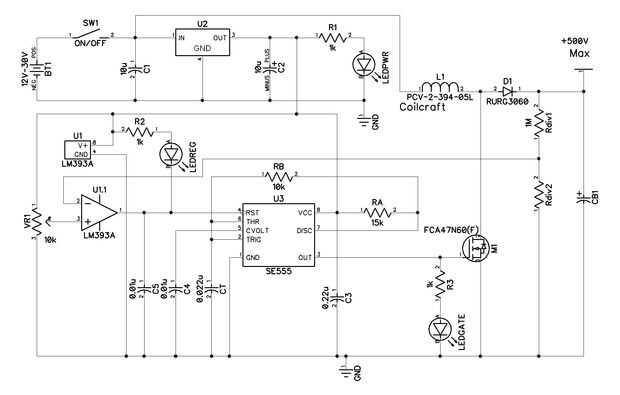

Paso 6: Impulso de PCB convertidor 500V construcción

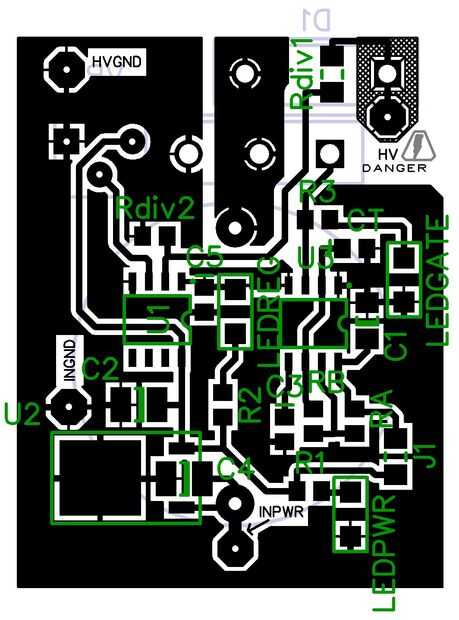

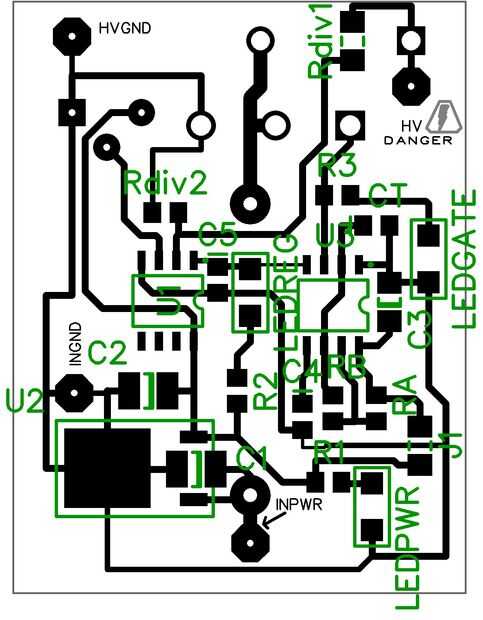

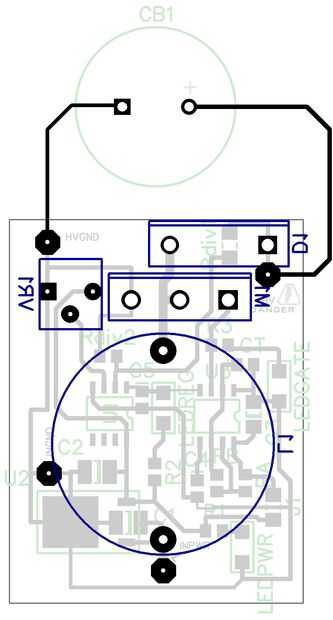

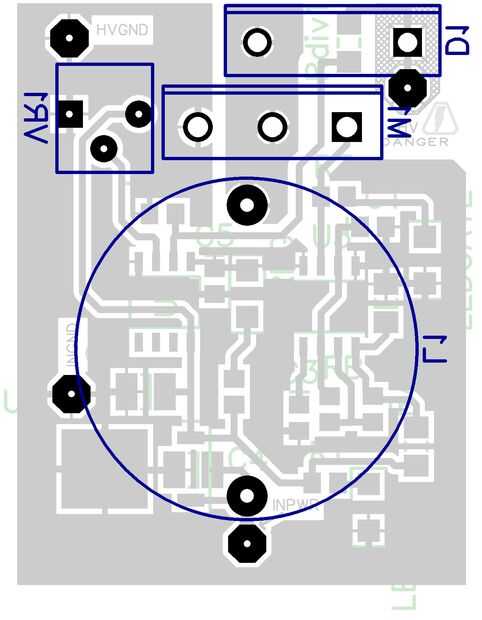

También puede utilizar el diseño de PCB se muestran en el cuadros a continuación.
El siguiente paso es el diseño en el PWB, usted puede hacer esto de dos maneras: usando una impresora láser (rápido, fácil, y si usted puede encontrar uno a pedir prestado lo recomiendo) y mano (mismo tiempo de consumo)
- Impresora láser -
IMPRESORAS DE CHORRO DE TINTA NO FUNCIONA
USE ESTE ENLACE PARA APRENDER CÓMO HACER UNA PLACA PCB
Herramientas:
-Revestido de cobre
-Grado industrial o marcador permanente resistir (grado Industrial puede encontrarse en Lowes, difíciles de encontrar se han preguntará donde está, si encuentras en algún lugar más déjemelo saber puedo postearlo)
-Plancha / tabla de planchar
-Grabador
-Plástico
Si usted tiene una impresora láser simplemente conseguir algún catálogo, agenda o papel periódico. Este es el tipo de papel barato que es muy ligero y lo más importante cae aparte en el agua, prueba un pedazo de papel en agua. Usted necesitará el papel en una impresora normal alimentación hoja (demostrado en cuadro abajo) sólo necesitará cinta adhesiva de la cinta a la parte superior de la hoja, asegúrese de que es tan plano como sea posible a la hoja de la impresora de modo que cuando se alimentan a través de la impresora no arrugamos.

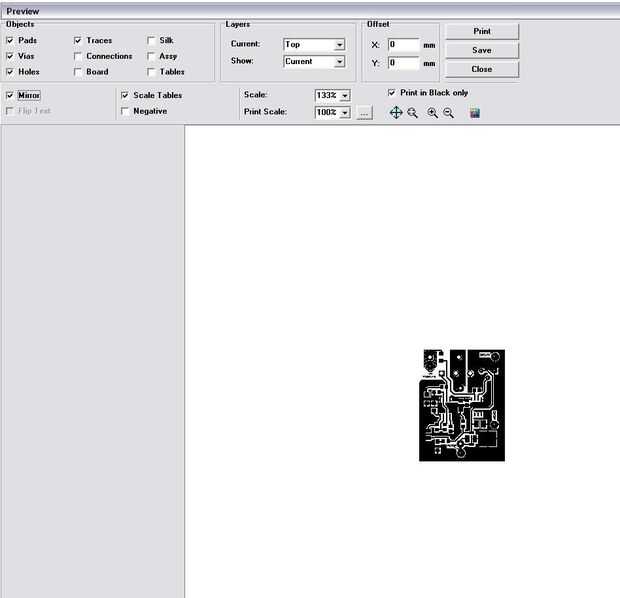

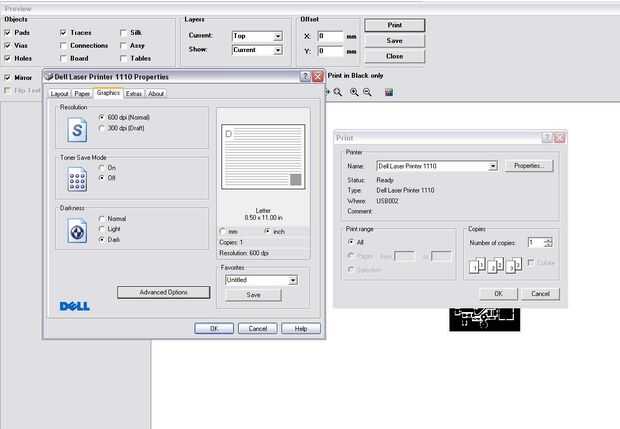

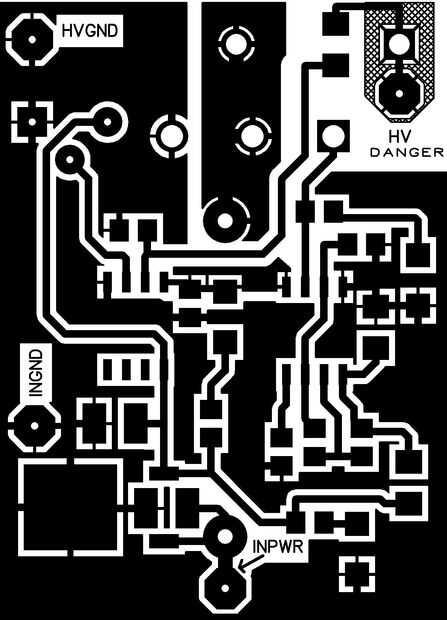

Descargar el archivo abajo (convertidor, SMT2) (usted tendrá que descargar el software gratuito DipTrace 2). Abra el archivo y haga clic en Vista previa de impresión en archivo. Asegúrese de que las selecciones de objetos son como se muestra en la imagen y la Caja del espejo está activada. Haga clic en imprimir, en la ventana de impresión , seleccione propiedades. En la ventana propiedades seleccionar la pestaña gráficos y en la Plaza de la oscuridad seleccione oscuro.
Introducir el papel con el papel barato pegadas en él en la impresora y haga clic en imprimir.

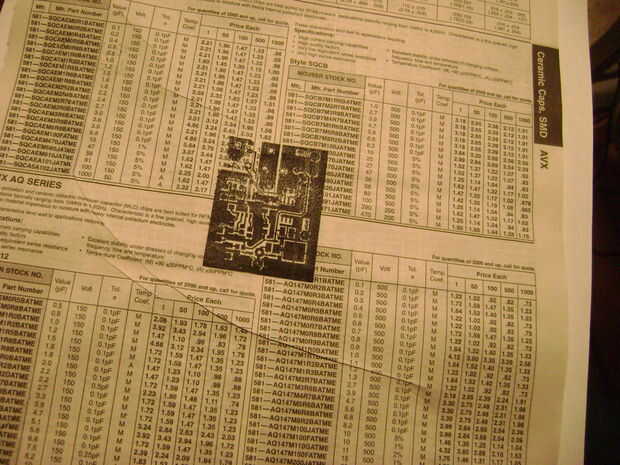

Su papel debería verse como en la foto 5. Se utiliza para el tamaño su PCB y cortar el cobre revestido con una sierra de mesa o Dremel, reducir poco a poco.
Encienda su hierro a y puesto que en su mayor ajuste (generalmente algodón), esperar al calor para arriba...
Mientras que espera limpiar su pieza cobre revestida con agua caliente y jabón, seque bien la pieza. Cuando finalmente se calienta la plancha Coloque su cobre revestido sobre una tabla de planchar con la cara de lado de cobre hacia arriba. Corte del LASER impreso diseño para que sea el tamaño de la pieza revestida de cobre. Coloque la pieza del lado de tóner del papel hacia abajo y coloque la plancha plana hacia abajo sobre el papel y revestido de cobre. Empuje hacia abajo con una fuerza moderada y espere unos minutos. El papel y revestido de cobre deben ahora ser pegadas. Colocar la pieza, será caliente, en un recipiente de agua caliente y jabón y esperar cinco minutos.
Después de esperar tomar la pieza y ejecutar con agua tibia y suavemente frote la parte superior del papel hasta que todo lo que queda es el toner. Retocar el diseño con el marcador permanente.
Vaya al paso siguiente
- Seguimiento de la mano -
-Revestido de cobre
-Grabador
-Grado industrial o marcador permanente resistir (grado Industrial puede encontrarse en Lowes, difíciles de encontrar se han preguntará donde está, si encuentras en algún lugar más déjemelo saber puedo postearlo)
-Plástico

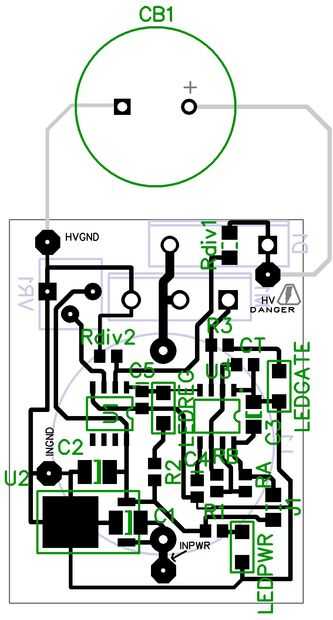

Imprima la gran escala de la imagen 6, usar sus piezas como referencias y dibujar las huellas con su marcador permanente lo mejor pueda. Se trata de aburridas así que prepárate para pasar varias horas haciendo incluso rastros.
Parece Simpler EH, no es.
Vaya al paso siguiente
