Conversión de una impresora de inyección de tinta para imprimir PCB (5 / 13 paso)

Paso 5: Volver a instalar el cabezal de impresión primera parte

Ahora que todo es desmontado y limpiado es hora de iniciar el proceso de levantar y volver a montar el cabezal de impresión. Este proceso dependerá en última instancia lo que usted está esperando para imprimir en y el grueso del material está planeando sobre el uso. Para la modificación de mi plan sobre el uso de una bandeja de metal portador sobre el cual concedo algún tablero revestido cobre en que estoy esperando para imprimir. Como tal mis materiales son apenas 1/16 de pulgada para el portador del metal y un poco más de 1/16 de pulgada para el revestido de cobre. Sin embargo no quiero que el cabezal de impresión sea demasiado el cobre revestido o golpea cualquier cosa así que siguió adelante y levantar la Asamblea impresión casi 3/8ths de una pulgada de espacio garantizado. Esto también es una buena idea en caso de decidan imprimir tarjetas a doble cara en el futuro como el cobre revestido por que es un poco más grueso debido a la capa adicional de cobre.

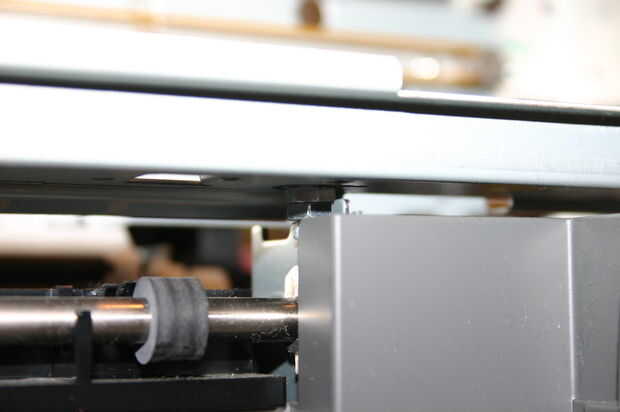

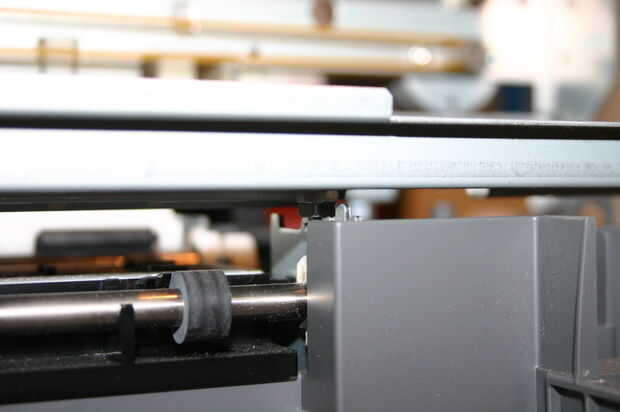

Ahora que he decidido la cantidad que quiero levantar la Asamblea impresión puedo comenzar insertando espaciadores para obtener la altura deseada. El lugar más fácil para empezar es con el sistema de riel delantero. Como se une con dos tornillos simplemente compré algunos tornillos 4-40 más y utiliza dos de las tuercas que vinieron con ellos como separadores. Una vez que el ferrocarril se atornilla detrás en él se realiza con y usted puede pasar a la porción de montaje de cabezal de impresión más complicada.
