Conversión de una impresora de inyección de tinta para imprimir PCB (2 / 13 paso)

Paso 2: Más retiro de piezas

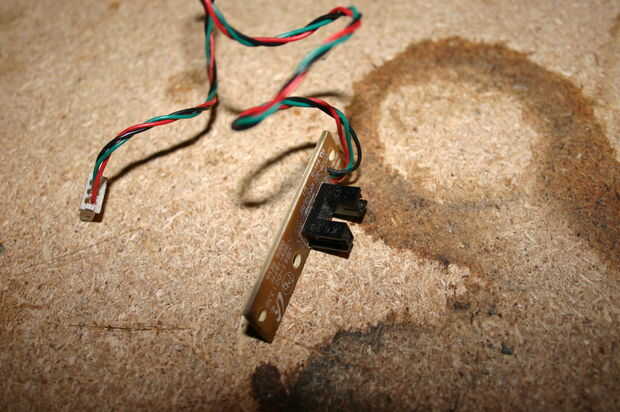

Después de retirar todas las cubiertas hay algunas partes que debe retirar y apartar para más adelante. Usted tendrá que reubicar el sensor del papel porque el alimentador no envía papel en la parte superior trasera de la impresora. Hablo más sobre cómo funciona este sistema más adelante, pero usted querrá sacar ese sensor de la parte posterior de la impresora y desconecte de la placa de circuito. Dejar esto de lado y vamos a trabajar más con él más tarde.

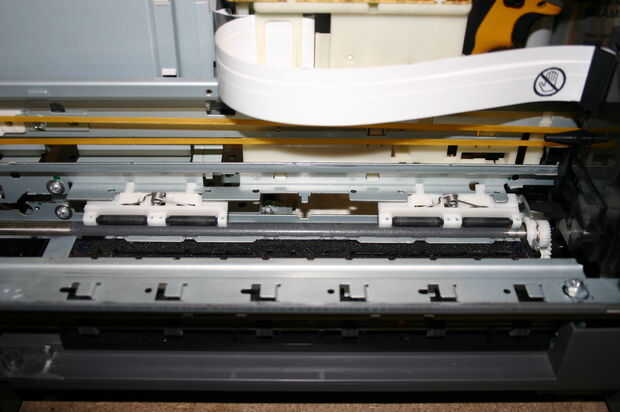

El siguiente es hasta las ruedas de la presión en el centro de la impresora. Usted realmente no necesita todos los conjuntos de tres y el conjunto de centro podría causar problemas de separación cuando envías una tarjeta de circuitos a través de la impresora. Así que para evitar este problema simplemente quité el rodillo dejando un área clara para el tablero del circuito pase a través.

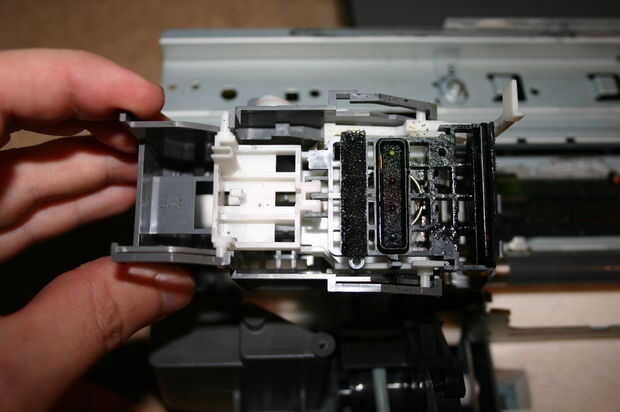

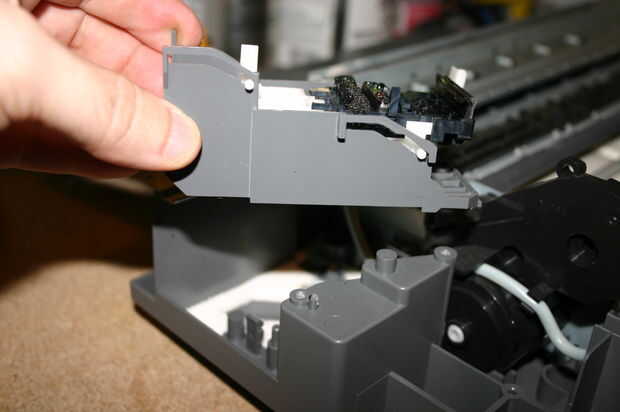

Finalmente usted querrá quitar el cabezal de impresión estación de limpieza. Usted querrá tener cuidado aquí! Esta estación simplemente sale de los conectores de presión que está sentado en el, pero tendrá un sistema de tubería conectado a él. Este tubo es necesario así que asegúrese de no romper o quitar. Una vez que tenga esas tres cosas quitadas podemos empezar a mirar el corazón de la modificación de esta impresora, el proceso de elevación.
