Controlar un Furby con Arduino (u otro microcontrolador) (3 / 9 paso)

Paso 3: Cinta de alambre de conexión

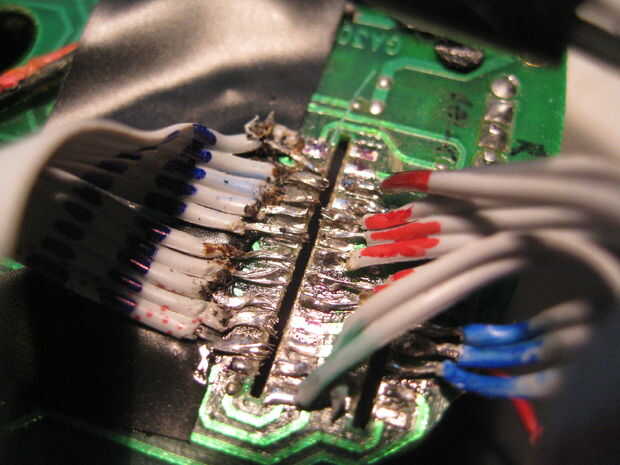

Luego conectamos los cables a estos contactos.

Estoy usando cinta de alambre para hacer las cosas más limpia. Se trata de 25 cables todos juntos.

El daughterboard principal tiene 25 contactos por sí mismo - sin embargo algunos no necesitan estar conectados a la cinta

  • Estoy utilizando una placa Arduino, por lo que no necesita poder o molido en la cinta de opciones
  • el sintetizador de voz ha sido eliminado, así que realmente no necesitamos cualquiera de las líneas de datos en serie

Sin embargo, necesitamos los contactos de sensor/actuador restantes de la segunda daughterboard - principalmente la salida de altavoces

Opcionalmente podríamos:

  • alambre de la salida de la segunda daughterboard... en caso de que queramos utilizar comunicaciones de IR más adelante de IR
  • Conecte las líneas de datos en serie-¿por qué? así podríamos acceder a Furby "memoria" y recuperar su nombre

Sin embargo, no tengo suficientes cables en mi cinta, por lo que sólo podrá conectar los altavoces y el IR sin las líneas de datos.

Por lo tanto:

  1. En primer lugar un mapa que cables van a los contactos que
  2. Asegúrese de que cada cable es suficientemente largo para llegar a su contacto!
  3. tira de los extremos del cable
  4. de la soldadura
