Controlar el generador de forma de onda analógica Discovery™ en LabVIEW (2 / 5 paso)

Paso 2: Prefacio

Entender correctamente cómo funciones de este proyecto, es importante entender el SDK de formas de onda. Normalmente el descubrimiento análogo es controlado a través del paquete de software libre de formas de onda. Formas de onda también viene con un kit de desarrollo de código abierto. Este SDK te da acceso a una biblioteca de C/C++ API permitiendo que cualquiera pueda escribir su propia interfaz de software para el descubrimiento de la analógica. Un resumen de todas las funciones disponibles en la API se puede encontrar en el Manual de referencia de formas de onda.

En esencia este proyecto LabVIEW está llamando simplemente las funciones de la API de C y C++. Especial VIs utilizados

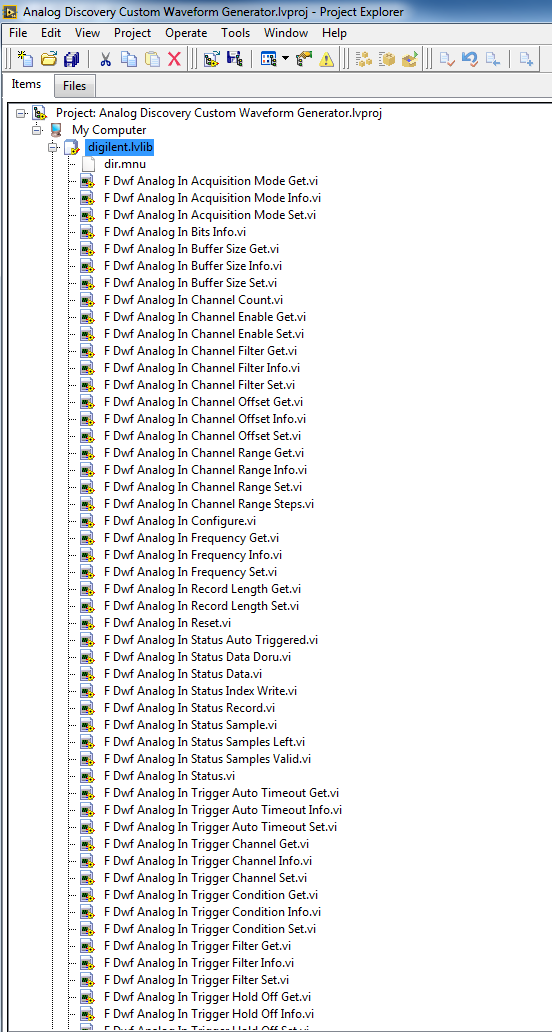

para llamar a cada función de API de formas de onda individual en LabVIEW. Puede ver lista de las funciones de API disponibles haciendo clic en el

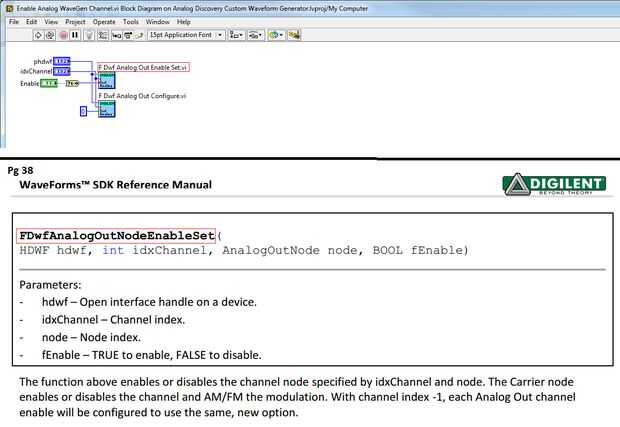

en la ventana de proyecto. Cada VI en esta lista tiene una correspondiente función de C y C++ API. Para obtener más información acerca de cómo funciona cada función consulte el Manual de referencia de formas de onda, como se muestra en la imagen de arriba.

Si quieres aprender más sobre cómo llamar a funciones C LabVIEW revisa los siguientes enlaces.

https://Decibel.ni.com/content/docs/DOC-9076

https://Decibel.ni.com/content/docs/DOC-9079
