Paso 1: Antecedentes y circuitos
Cada LED "pixel" en una tira se compone de tres diodos emisores de luz (LED). Mayoría de las tiras LED son ánodo común. Este significa que el extremo positivo de los diodos se conectan en + 12v en ambos extremos de la tira. Conecta + 12v al ánodo y 0v a B, R, G a cada circuito. Tiras de solo color y RGB tienen el mismo aspecto a simple vista. Las tiras de colores incluso solo tienen conectores de cobre que están etiquetados como + 12v, B, R y G aunque todas LED es del mismo color.
LED de amplificadores/repetidores a veces se llaman amplificadores RGB. No se deje engañar. Funcionan igual de bien para las tiras de color único. Un amplificador LED es alimentado por 12v y tiene entradas y salidas etiquetadas + 12v, B, R y G justo como las tiras. La utilización reglamentaria el aparato es tomar el voltaje de entrada potencial, que puede ser considerablemente menor de 12v en el extremo de una tira larga y aumentar a 12v de alimentación más. He descubierto que una diferencia de voltaje de 5v en la entrada es suficiente para que el amplificador LED para aumentar la señal de 12v en la salida que significa que podemos cambiar el amplificador 12v salidas por medio de pines digitales del Arduino. Salidas digitales del Arduino funcionan a 0 o + 5v.

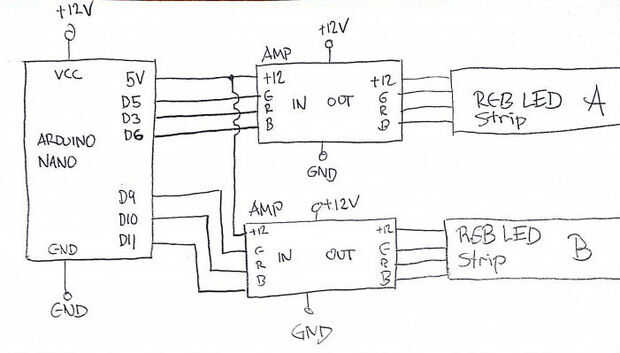

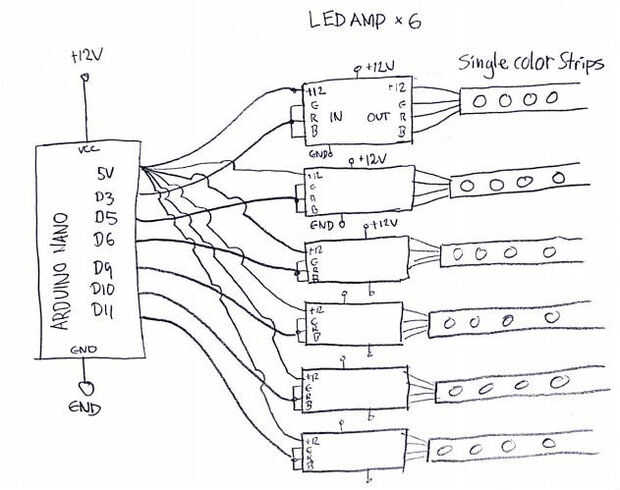

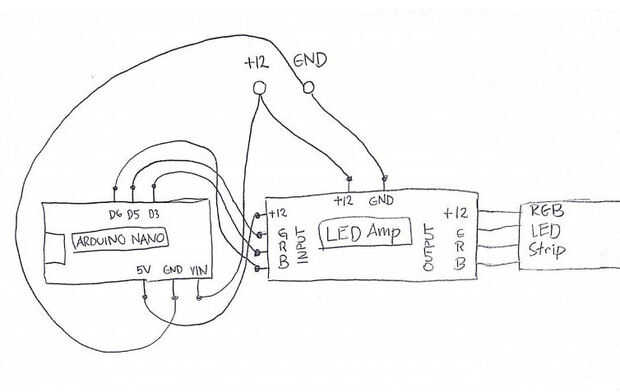

Los circuitos conectan 5v de Arduino a 12v en la entrada de amperios del LED (ánodo común). Esto puede parecer extraño. Voy a intentar hacer algún sentido de la misma. La R, B, entradas de G de la amp se unen a la salida digital del Arduino. Un alfiler 0 crea un 5v potencial de ánodo común que dará como resultado en un 12v potenciales en la salida correspondiente se iluminará el LED. En otras palabras, un digital 0 se enciende la luz. Digital 1 lo desactiva. O, al usar ciclos de trabajo PWM, 255 es apagado y 0 es el.
