CONTROLADOR de carga SOLAR de ARDUINO (versión-1) (6 / 11 paso)

Paso 6: Controladores MOSFET

Qué es un driver MOSFET:

Un controlador de puerta es un amplificador que acepta una entrada de un regulador micro de baja potencia y produce una entrada de accionamiento de alta corriente para la compuerta de un MOSFET de alta potencia.

por qué necesita un driver MOSFET:

MOSFETs tienen una capacitancia perdida grande entre la puerta y el resto de terminales, que debe ser cargado o descargado cada vez que el MOSFET está activado o desactivado. Como un transistor requiere un voltaje de puerta particular para encender, el condensador de puerta se debe cargar a menos el voltaje de la puerta necesaria para el transistor encender. Igualmente cambiar el transistor apagado, este cargo debe ser disipada, es decir, debe descargarse el condensador de puerta.

Cuando un transistor está activado o desactivado, lo no inmediatamente cambiar de un no conductor a un estado conductor; y transitorio puede apoyar ambos un alto voltaje y una corriente alta. En consecuencia, cuando la corriente de puerta se aplica a un transistor para causarlo cambiar, se genera una cierta cantidad de calor que puede, en algunos casos ser suficiente para destruir el transistor. Por lo tanto, es necesario mantener el tiempo de conmutación más corto posible, con el fin de minimizar la pérdida de conmutación

Por lo tanto el circuito que conduce a la puerta del terminal debe ser capaz de suministrar una corriente razonable por lo que la capacitancia perdida puede ser cargada para arriba tan rápidamente como sea posible. La mejor manera de hacerlo es utilizar un controlador dedicado de MOSFET.

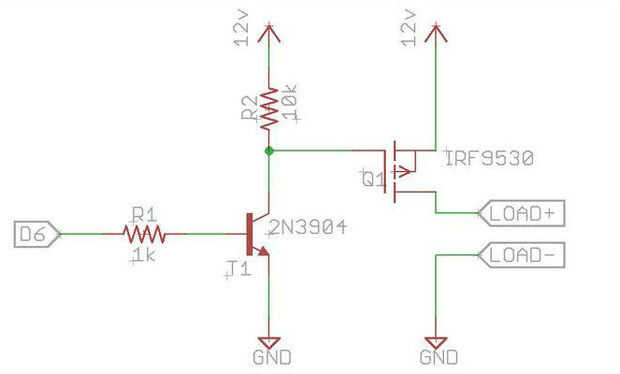

Se dispone de chip dedicado en el mercado para la conducción del MOSFET pero es costoso. Usé un simple driver MOSFET usando un transistor NPN de propósito general. Usé 2N3904 pero puede usar cualquier transistores de propósito general como el 2N2222 o BC547, etc..
