Paso 4: Colocar el Arduino Mega y las otras tablas de
Encontré que el fácil acceso a ubicación es la esquina derecha en la parte inferior. También se incluyen protoboard junto a la placa de Arduino para más extensiones para un uso adicional. Estas extensiones son sobre todo los pines de comunicación, serie 1, 2 y 3. Además de SDA (pin 20) y SCL (pin 21). algunos de estos puertos de comunicación van a utilizar con el nunchuck del Wii remote. También que se utilizará con el módulo EEPROM para ampliar la memoria de Arduino y agregar un módulo de reloj así.

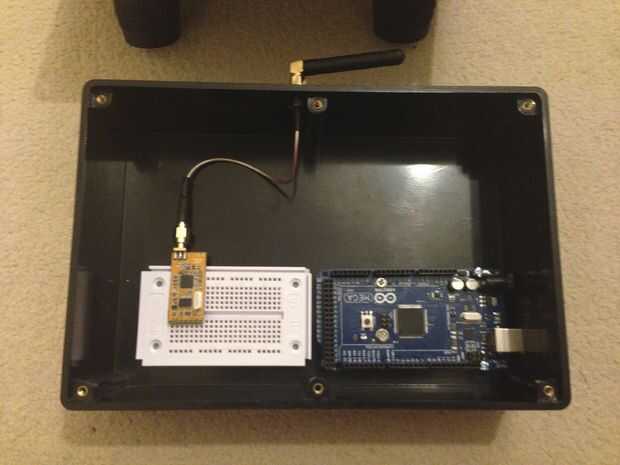

En la primera foto puedes ver el módulo inalámbrico utiliza (APC220). También se incluyen un cable de extensión de antena para pegar la antena fuera de la caja (no mencioné esto en la lista ya que esto podría ser una parte opcional).

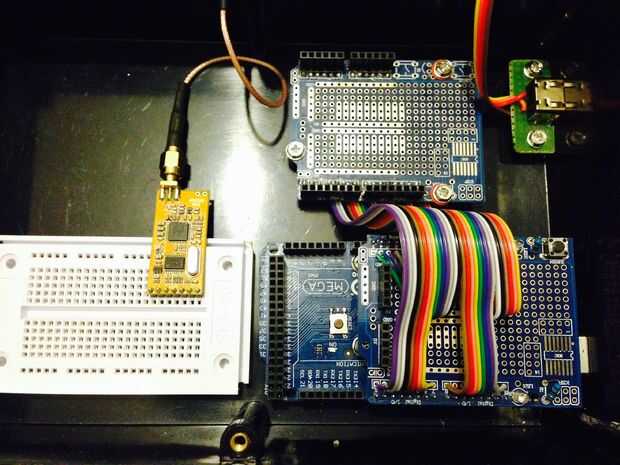

Sin embargo, después he instalado una Junta de extensión para Arduino como en la imagen siguiente. Esto es debido a dos razones:
1. no tengo suficiente espacio para otro escudo para colocarse encima de la placa Arduino.
2. Además, he encontrado muy importante no colocar todos los escudos en la parte superior la placa Arduino, porque afectará a los componentes de la tapa. Así que había espacio suficiente debajo de la pantalla LCD donde colocado el tablero de extensión.

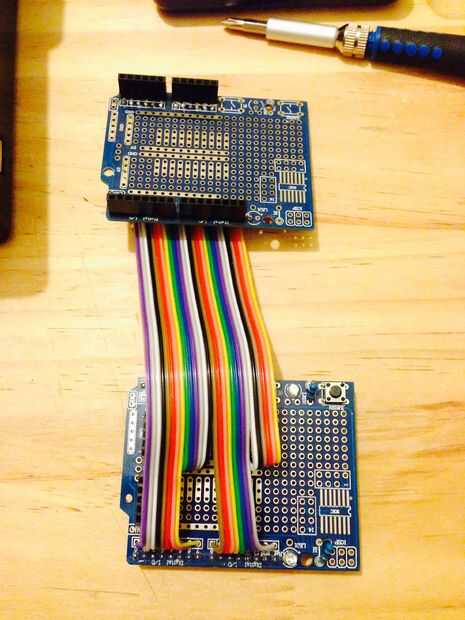

Para esta placas de extensión de Arduino, usé dos escudo de prototipo de Arduino UNO, entonces quitar los pernos de una de ellas y se me quitan las cabeceras de la otra tabla. Después de eso, usé unos 10 cm de cable de cinta larga (28 hilos) y les de la soldadura como correspondiente en ambos tableros.
Puede que no necesite de este tablero de extensión si ya haces suficiente espacio para otros escudos para colocarse en la cima de la Arduino.

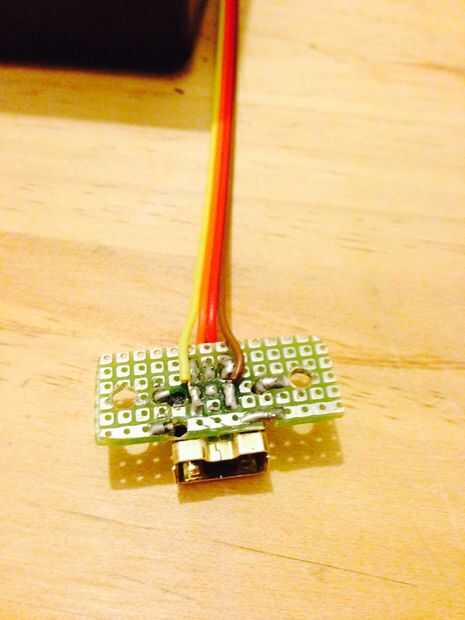

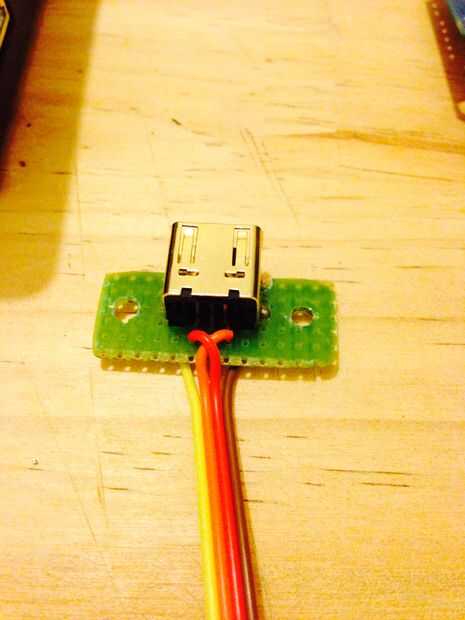

Luego, añadí la Wii nunchuck toma en su lugar al lado de la Arduino. Puede encontrar un montón de esquemas acerca de cómo conectar las clavijas de derecha en esta toma en google. O para que sea fácil, seguir la estructura en este instructable.
P.S. usé PC tuercas y tornillos para mantener todas las tablas en la parte inferior de la caja.
