Regulador sin hilos de la NES con visualización de datos de

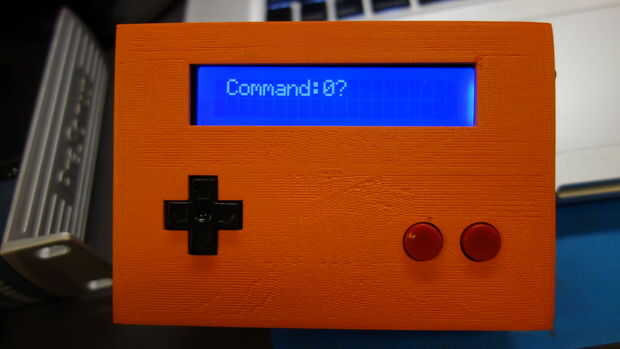

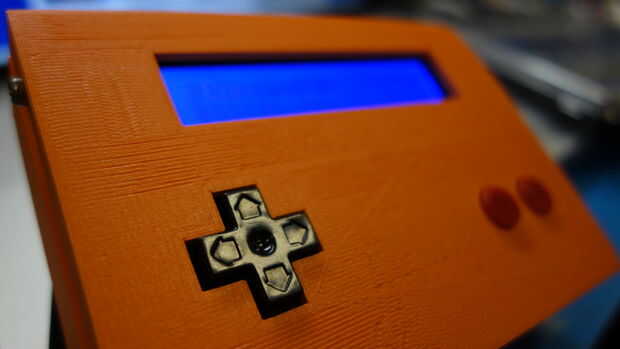

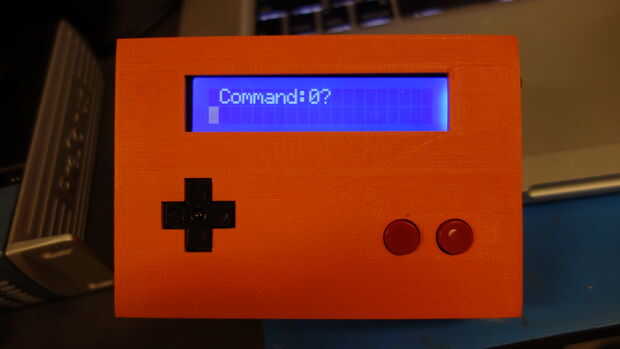

Este proyecto integra un xbee arduino, visualización de datos y controlador de nes genérico para crear un control remoto para cualquier arduino + xbee proyecto.  La pantalla le permite obtener retroalimentación de usted qué control/comunicación con.  El prototipo en la foto, actualmente se utiliza para controlar un pequeño rover-bot.  Los comandos se ejecutan por el rover, y los datos del sensor se muestran en la pantalla.

* Seleccioney botones de inicio no son en la foto, pero el esquema representa la opción.  la stl puede editarse para incluirlos como :)

Lista de materiales:

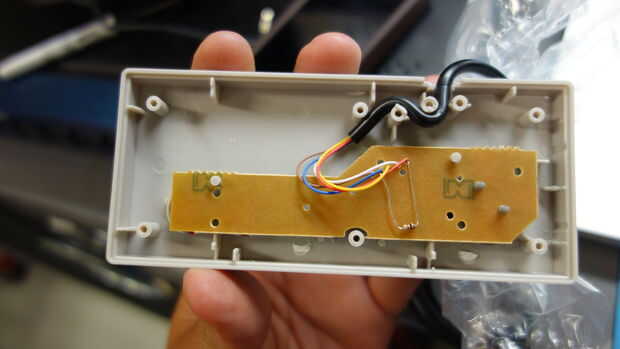

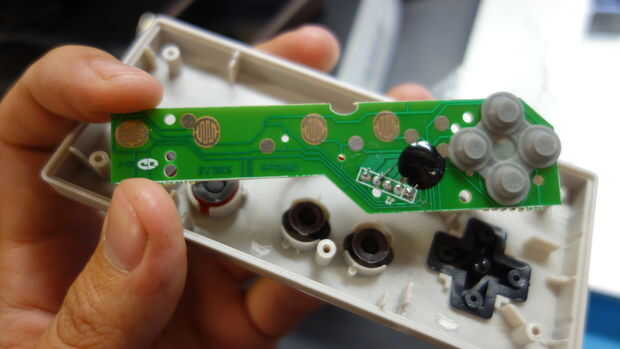

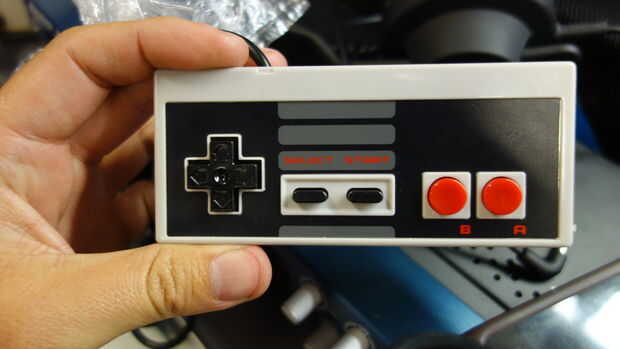

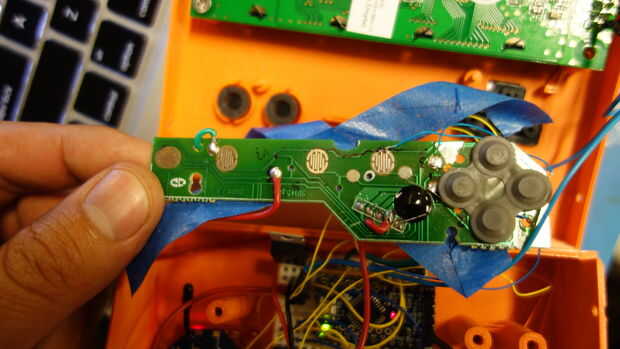

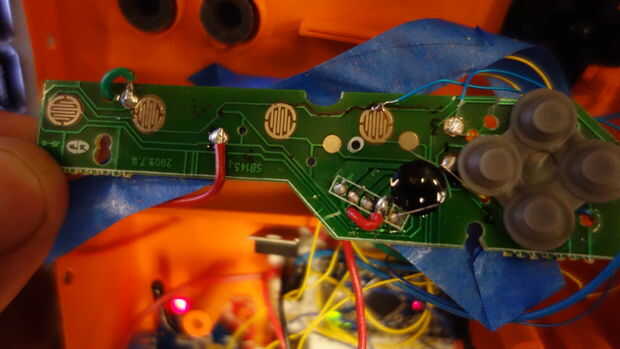

-Genérico controlador NES, de http://jameco.com (piensa dos veces antes de alterar uno de verdad!)
-Arduino Pro 5v (esta es una elección arbitraria, pero su diminuto tamaño es agradable)
-Newhaven NHD-0220D3Z-NSW-BBW-V3, disponible en http://mouser.com (aunque muestra muchas sigue el mismo protocolo)
Interfaz USB FTDI
-Máxima corriente Xbee (querrá 2 para hablar con cualquier otra cosa!)
-Sparkfun xbee explorer
-Regulador de voltaje LM7805.
-10 k resistencia x 8 (o equivalente sip)
-curso de tornillos (#4 x 1/2" y 6-32 x 3/8"
alambre - wirewrap o 20 + calibre
-cabeceras masculinos (para el arduino pro 5v y xbee explorer)
-schmart Jerseyes de mujer (para conexiones fáciles de cabecera a cabecera) http://www.schmartboard.com/
-clip de batería de 9v
-Protoboard, grande y pequeña ayuda!
-batería de 9v (querrá un stock de estos!)

Máquinas:

-Impresora 3D (makerbot replicator 2 aquí)

Herramientas:
-soldador
-destornilladores de precisión
-wireclippers
-DMM (siempre es agradable para la prueba!)
cuchillo - xacto
