Controlador de Adil, regulador sin hilos basados en Arduino (3 / 6 paso)

Paso 3: Colocación de interruptores y potenciómetros

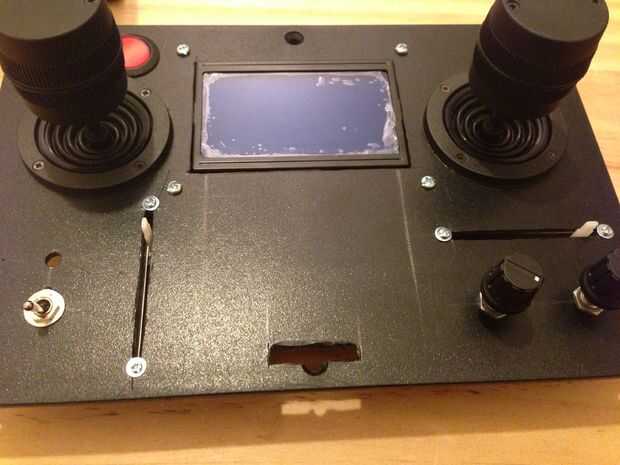

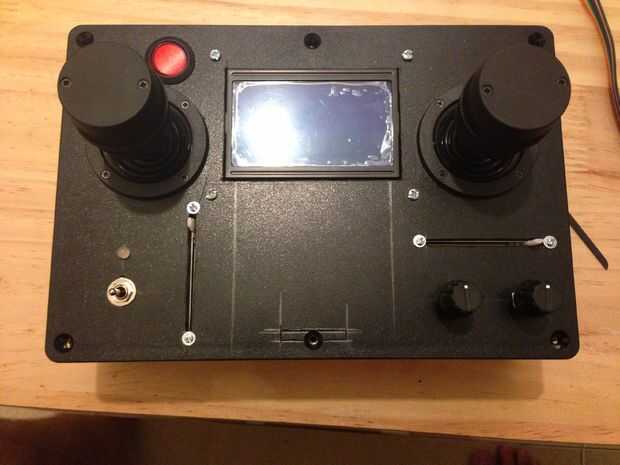

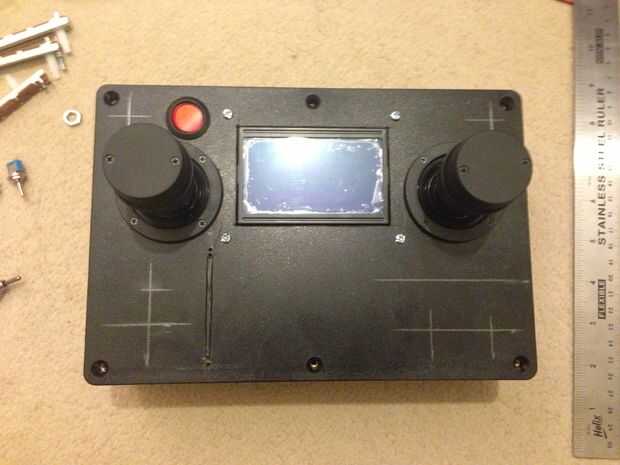

Ahora es un buen momento para trazar las líneas donde se colocarán todos los demás switches.

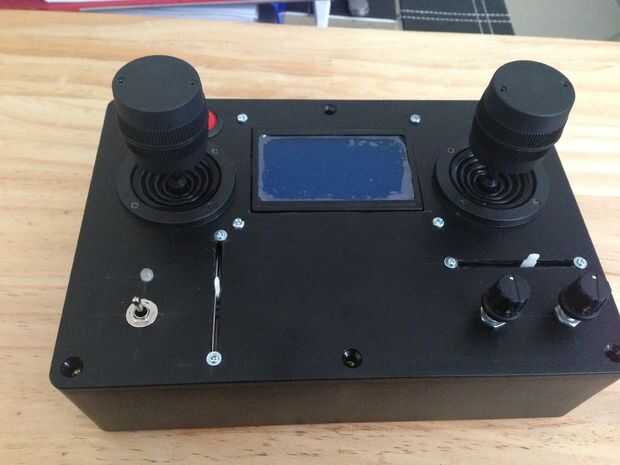

Empezar con el interruptor. Tiene que estar en un lugar donde es imposible ser interruptor de apagado por error. También se avistan porque tiene un LED indicador en el mismo. Donde voy a explicar esto más adelante.

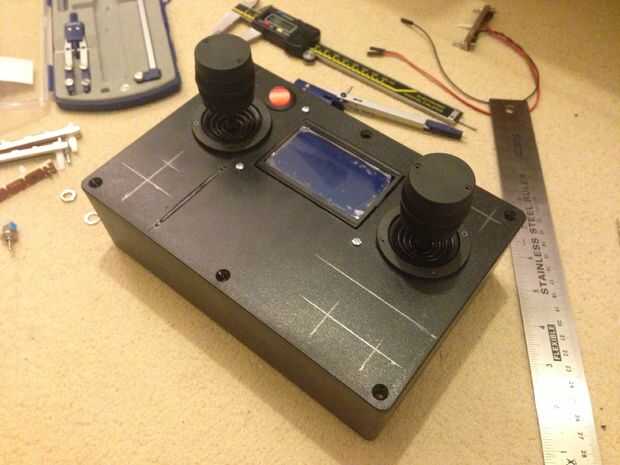

Sin embargo, usé el compás aquí para hacer todas las marcas del lápiz. Es fácil de usar la brújula, especialmente cuando la transferencia hace a ambos lados de la caja.

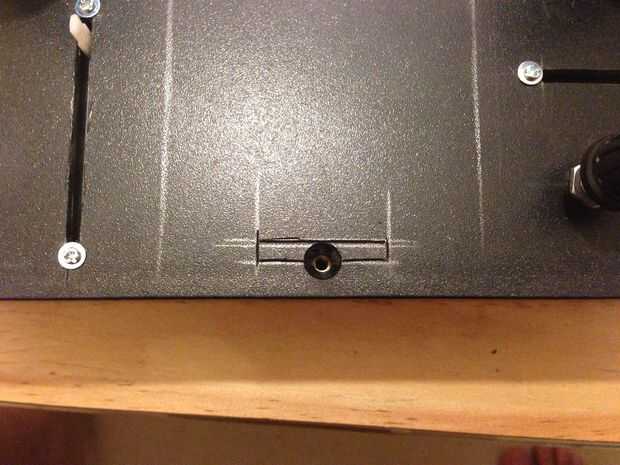

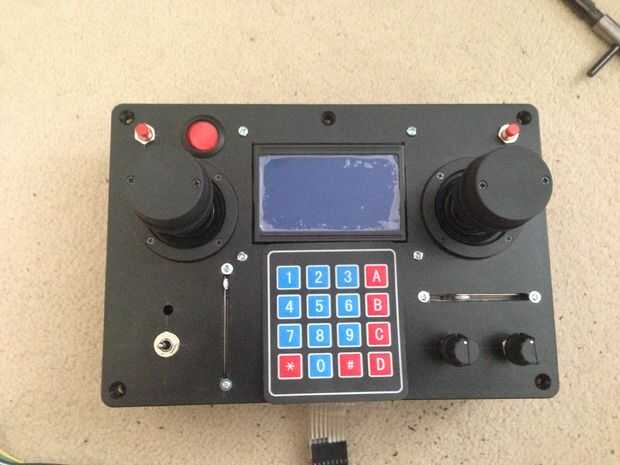

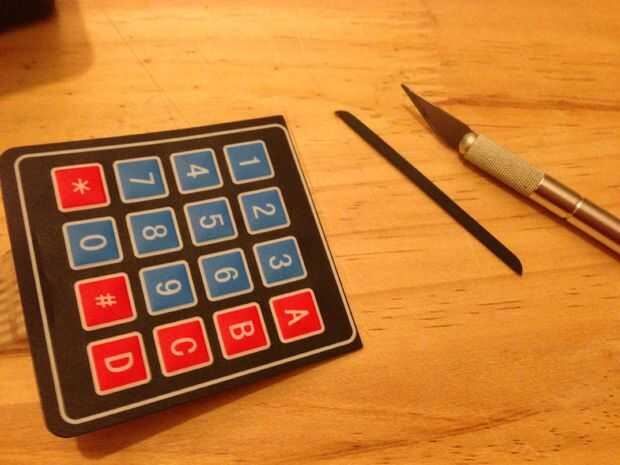

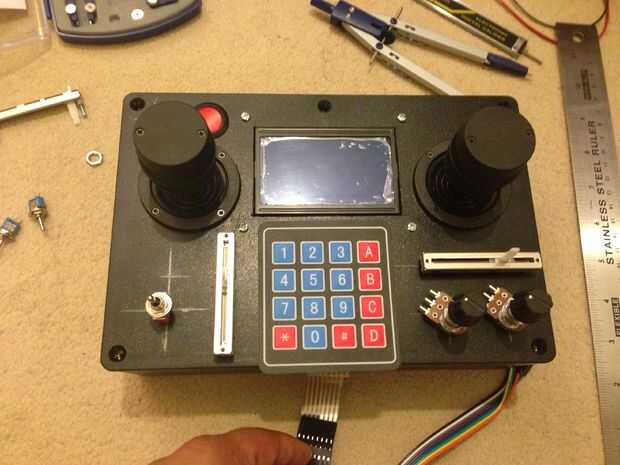

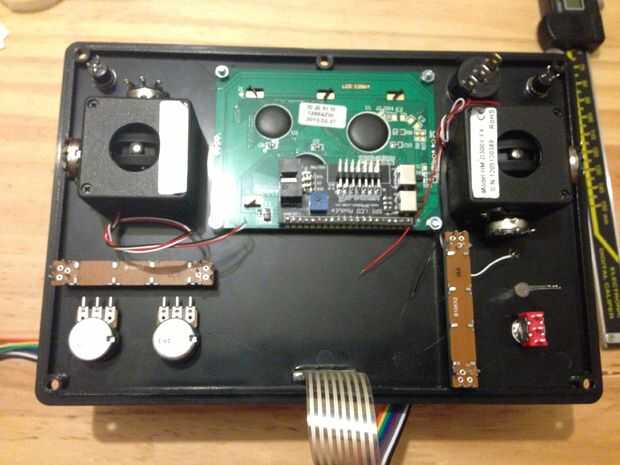

La última parte fue el teclado. Tuve que conseguir paseo de un tornillo en el cuadro porque es en la forma que el cable de cinta debe estar. Así que mad una ranura en la tapa como ves en las fotos. También, tuve que recortar un poco el teclado por lo que puede acurrucarse en su lugar correctamente.

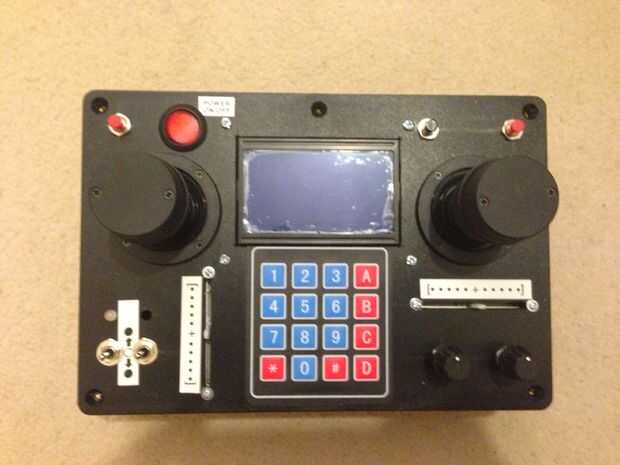

P.D. más tarde instalé otro pulsador como interruptor. Que porque he encontrado más espacio en el Arduino Mega que permite tener canales extras. Ver la última foto.
