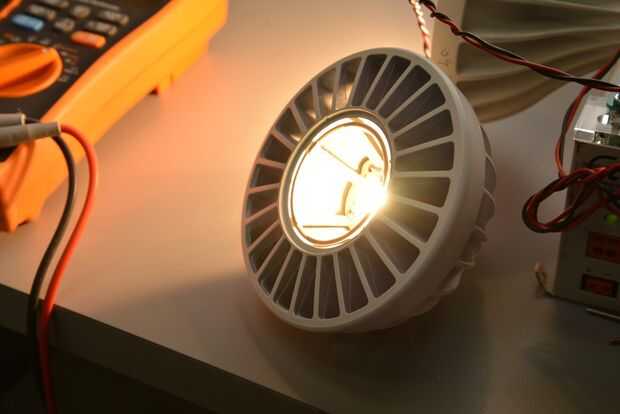

Siguiendo los pasos de pie de la CFL, estamos empezando a ver lámparas de LED que muestran en los vertederos porque no viven hasta los 25 años reclamados de la vida. Por lo general estas lámparas LED murió a causa de la falla en el circuito de alimentación, mientras que los módulos LED están todavía muy bien. Recientemente he tenido dos luces de inundación LED murió con tan solo 3 años de uso. En lugar de tirar a la papelera de reciclaje de electrónica, decidí upcycle les en algo útil. Mi objetivo final es acoplar estas lámparas a la sección de generador de patrón del MSO-19 para crear un estroboscópico de retardo variable para fotografía de alta velocidad. Aunque no son tan eficientes como las modernas 100 lúmenes por vatio bombilla, estas lámparas paquete todavía un poco de luz. Relleno con 39 LEDs por módulo, toma un poco de tensión para estas lámparas. Afortunadamente tenía a - 48V DC telcom alimentación sentado en mi estante durante la última década pidiendo un proyecto. Para aquellos de ustedes que no hoard utiliza electrónica. Una búsqueda rápida en el Amazonas demostraron que se puede tener una fuente de corriente continua de 48V por menos de $20.

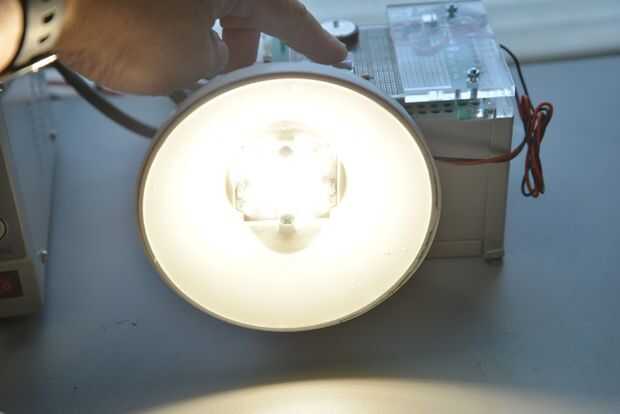

Recientemente utilizar esta lámpara para demostrar el concepto de PWM en este video instructivo de generador de patrón MSO-19.
Para cosechar los LEDs necesitarás lo siguiente:
- Un muerto de la lámpara LED.
- Herramientas de mano simple para abrir las lámparas.
- Soldadura de hierro.
- Cables.

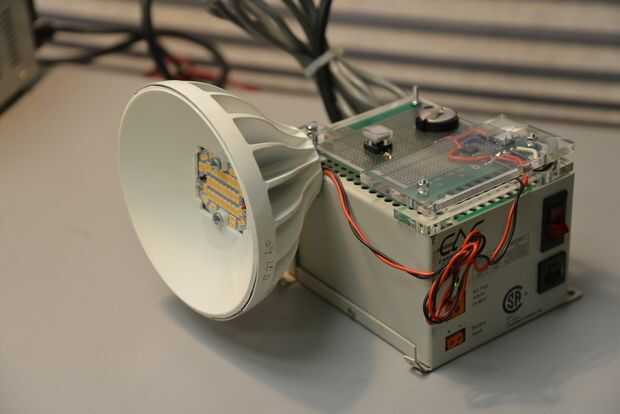

Además para crear una lámpara de LED digital, necesitarás lo siguiente:
- Una fuente de alimentación de 48V.
- Vishay VOM1271T Opto aislado conductor MOSFET. Ópticamente aislar la tensión de 48V unidad de mi electrónica delicada baja tensión. Además, viene con un buen circuito para desconectar hacen mi vida más fácil.
- ST STD5NM50, MOSFET de la energía del canal N. Coseché esto de un adaptador de alimentación portátil muerto. Puede utilizar cualquier cosa como el Vds, voltaje de la drenar-fuente, es superior a 48V.
- Batería de botón CR2032 y titular.
- Interruptor de botón.
- dos resistencias de 220 ohmios.
- Pasadores de la cabecera.
- Un tablero de perf para montar todo.
