Control digital BIG LED lámpara (1 / 3 paso)

Paso 1: Recolección de las lámparas de LED

Dependiendo de si tienes una inundación o una lámpara spot los pasos son similares.

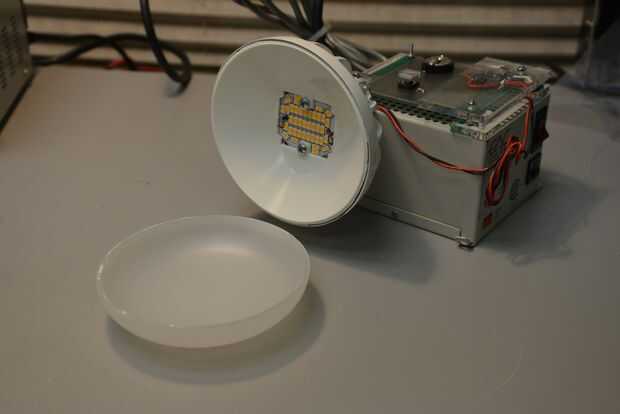

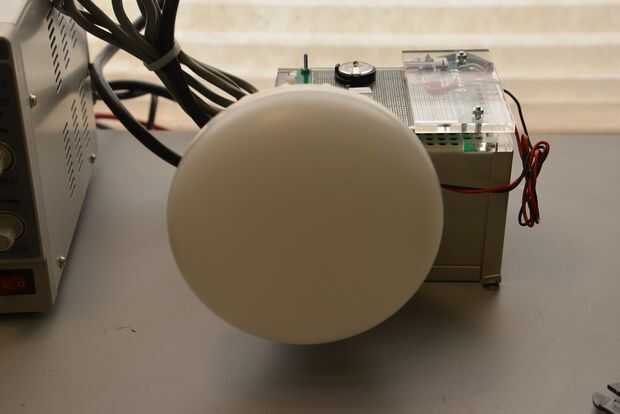

Para lámparas de inundación

  1. Suavemente la rebanada y palanca del difusor frontal.
  2. Marca el + y - es parte del módulo LED negro-, el otro es +.
  3. Desoldar los cables.
  4. Desenrosque los dos tornillos y quitar la base de la lámpara.
  5. Encontrar un sujetador adecuado y vuelva a colocar el reflector. No te olvides de volver a aplicar la pasta térmica entre el módulo LED y la carcasa de la lámpara de aluminio.
  6. La soldadura de los cables de corriente al módulo LED y pasar a través del disipador de calor.

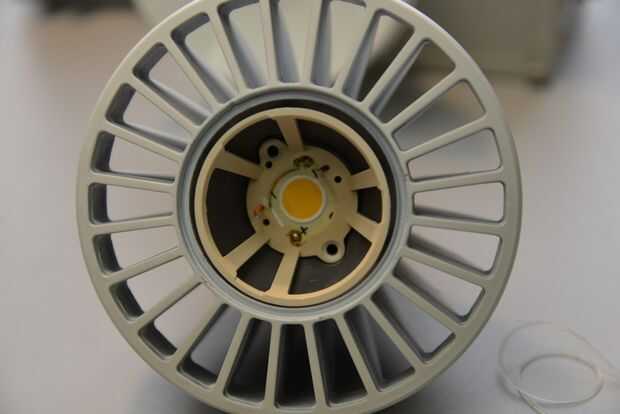

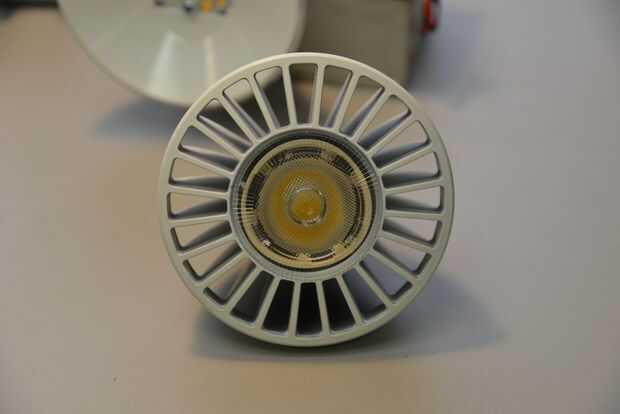

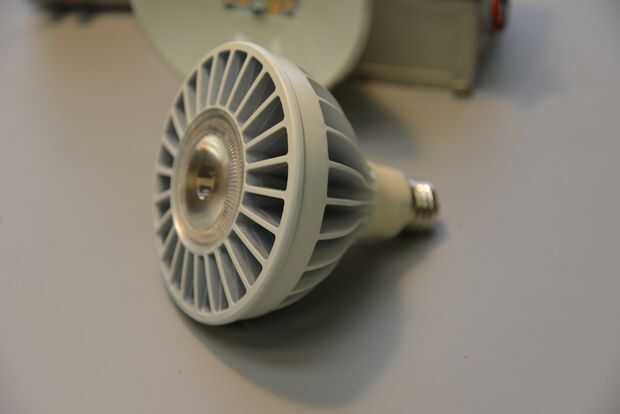

Para lámparas Spot

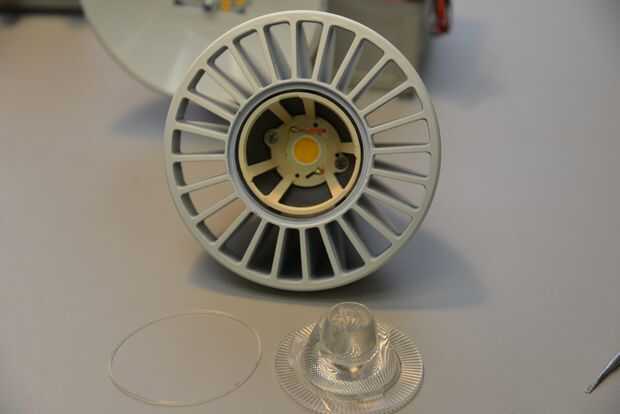

  1. Suavemente Retire la lente concentrador con un destornillador de joyero.
  2. Marca el + y - es parte del módulo LED negro-, el otro es +.
  3. Desoldar los cables.

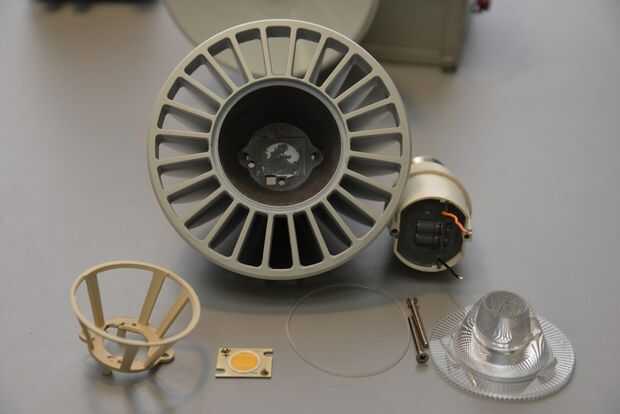

  4. Desenrosque los dos tornillos y quitar la base de la lámpara.

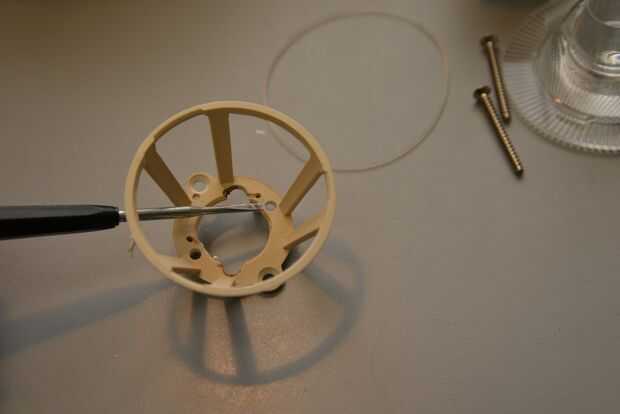

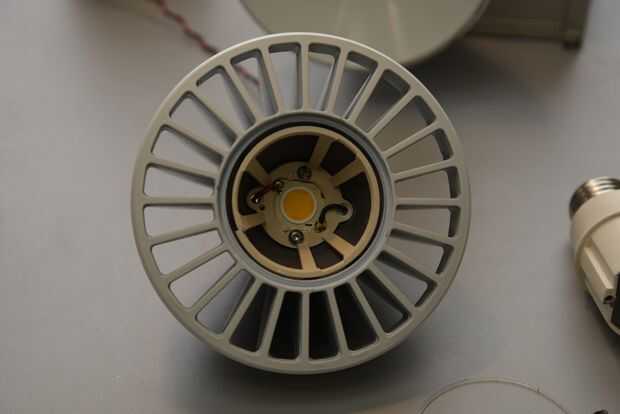

  5. Perfore los dos agujeros pequeños en la jaula plástica, indicado por la imagen.
  6. Montar de nuevo todo con tuercas y tornillos 4-40 o 3 mm.
  7. La soldadura de los cables de corriente al módulo LED y pasar a través del disipador de calor. No te olvides de volver a aplicar la pasta térmica entre el módulo LED y la carcasa de la lámpara de aluminio.
