Control de Motor de BLDC con Arduino, salvado el motor del HD y sensores Hall (2 / 12 paso)

Paso 2: Herramientas y materiales

Herramientas

Multímetro digital (DMM) - es útil si el DMM tiene un medidor de frecuencia

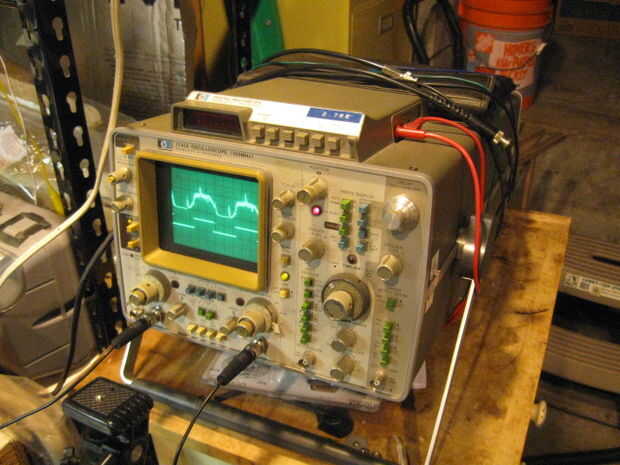

Osciloscopio (preferiblemente con al menos 2 canales)
Conductor Torx T8 (necesita uno de estos para abrir cualquier disco duro). Tiene un buen hardware.
La máquina y máquina prototipo rápido (eran muy útiles, pero con un poco ingenio, creo que el proyecto puede realizarse sin ellos).

Materiales

Motor BLDC de un disco duro de la computadora
Un imán el anillo (la mitad del motor) del otro disco duro.
Varios (3-6) de los discos de plata de un disco duro
Un segundo pequeño motor (DC cepillado OK)
banda de goma o (preferiblemente) correa para encender motor BLDC con otro
Tablero electrónico
núcleo sólido de alambre 22 AWG para las conexiones del protoboard

Un microcontrolador Arduino Duemilanove
Resistencias de tres 120 k ohmios
seis resistencias de ~ 400 ohm
Lineal o rotativo Poteniometer 100 k ohmios

ST Microelectronics L6234 tres fase Motor Driver IC
UF dos 100 condensadores
Un condensador de 10 nF
Un condensador nF 220
Condensador 1 uF
Condensador de uno 100 uF
Tres diodos más recifier
un 2.5 fusible
un portafusible

3 Honeywell SS411A Bipolar efecto Hall los sensores de posición Digital
Tres resistencias de 1 K

Nota: Mike Anton ha diseñado y está vendiendo un producto que ocupará el lugar del hall y electrónica de potencia circuitos sensores muestran en este instructable (utiliza back EMF detección para control). Las especificaciones y la información de compra se pueden encontrar en estos dos links: https://www.tindie.com/stores/manton/ http://manton.wikidot.com/open:bldc-motor-controlador

Batería de plomo de tamaño hobby V 12
