Construye un motor de Corriente Continua (7 / 12 paso)

Paso 7: El soporte de la toma

Materiales para el soporte de la toma:

Cartón pluma
Bisturí de precisión o un cutter normal y corriente.
Cola termofusible
Lapiz
Escuadra y Cartabón con regla de medición

Procedimiento:

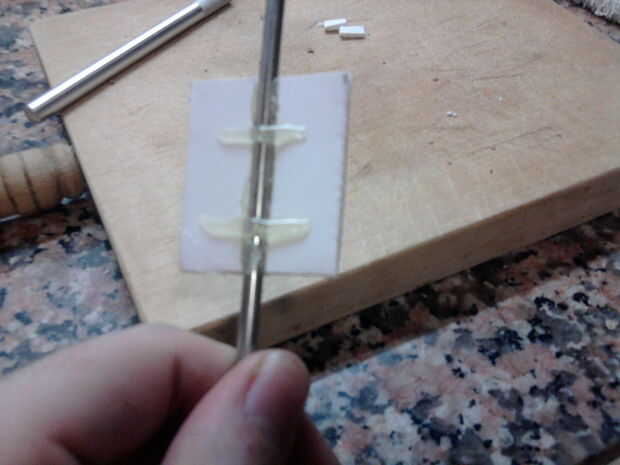

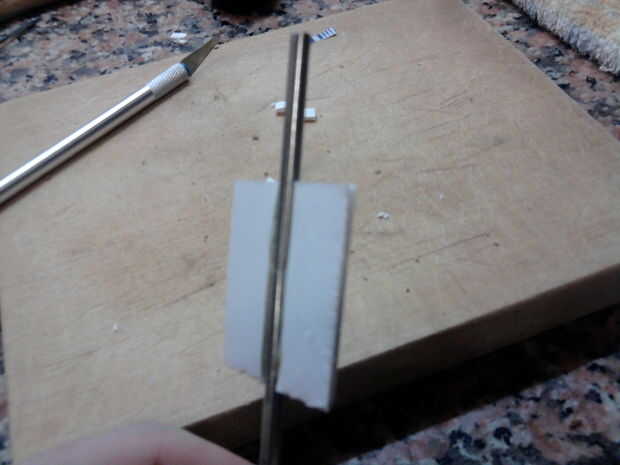

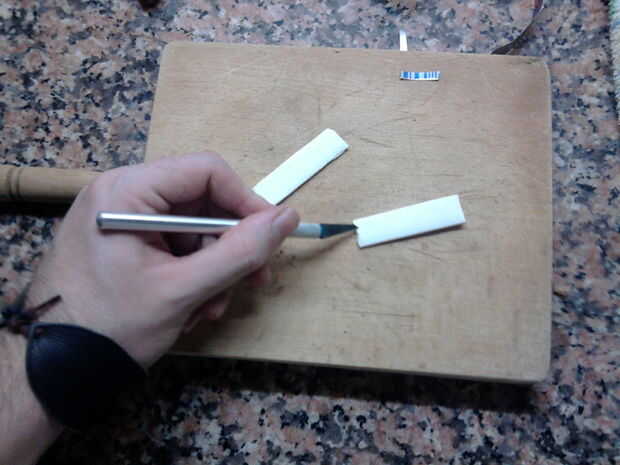

Hay fabricar una estructura ligera y resistente para enbobinar nuestras final. Para ello pegué con cola termofusible dos tiras de cartón pluma al eje. Ambas forman un plano con este.

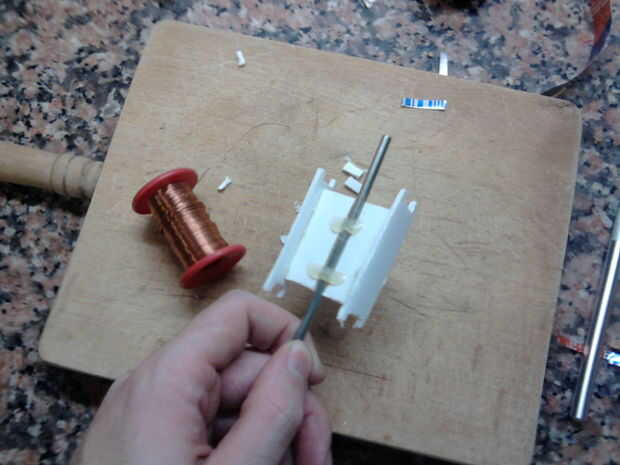

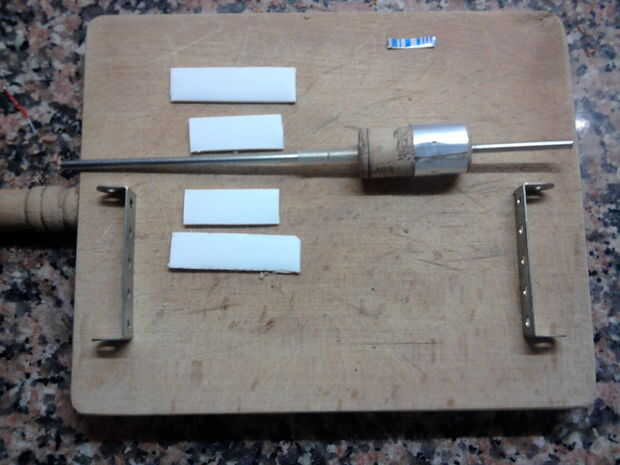

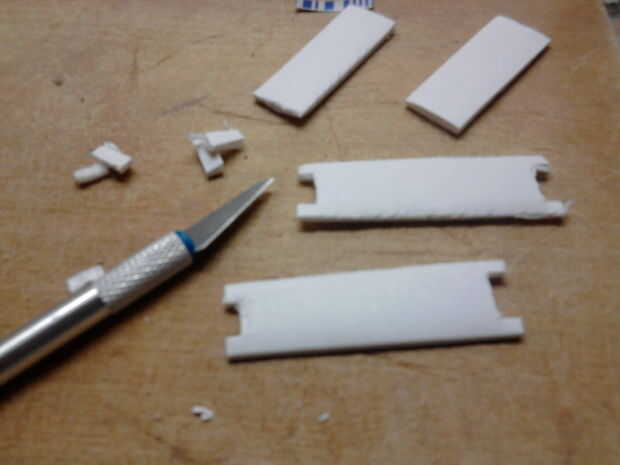

Luego se pegaron dos tiras mas largas (ya no deben ir muesqueadas para el hilo de cobre una vez enbobinado se salga) enladrillada un las dos primeras forman un plano con el eje.

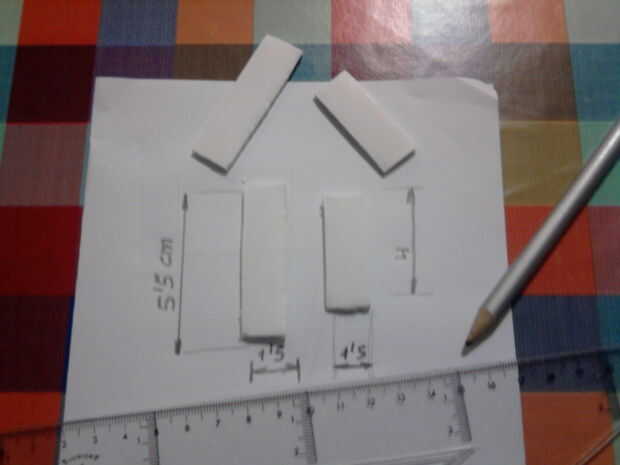

Las medidas utilicé las esbocé sobre un papel para luego ponerlas aquí.

Nota:

Por comodidad instalé el eje partido por la mitad, así me es más fácil trabajar por un lado con la toma y por otro con el colector, y si el proyecto no funcionase por culpa de uno de los dos, no debo trabajar en las reparaciones con el otro elemento "colgando".
