Construye un motor de Corriente Continua (11 / 12 paso)

Paso 11: Alimentación y cableado

No tengo el autocad instalado en el pc nuevo, así que el de la pintura es lo hay...

Materiales:
Cable unifilar de un grosor de medio milímetro.
Mecano o cartón pluma (soportes de las escobillas)
Una fuente de alimentación:
Transformador de 220/12 voltios viejo.
Una fuente de alimentación ATX no funciona ya ve un cortocircuito y por seguridad desconecta la alimentación.

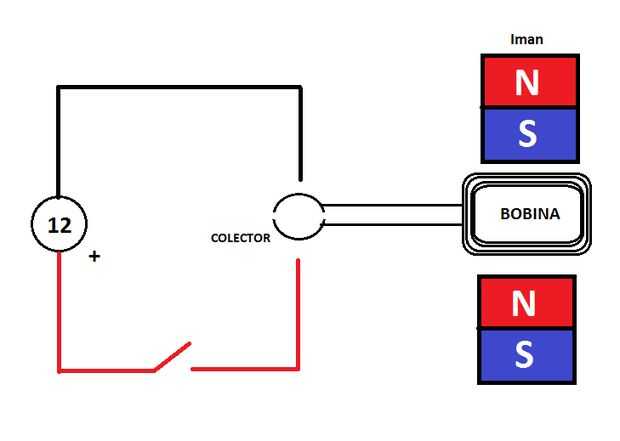

La idea es sencilla, dos cables salen de una fuente de alimentacion de 12 voltios y van a parar al colector mediante unas escobillas. el colector está conectado a la toma.

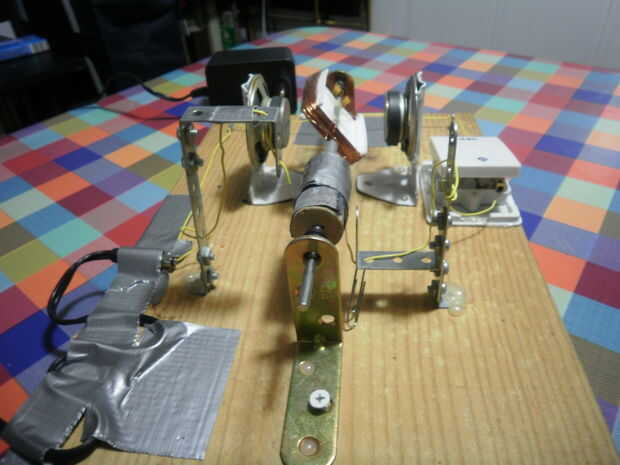

Yo utilicé un transformador viejo al conecté los cables mediante cinta adhesiva y cables de electrónica unifilar y grueso.

En un primer intento hice las escobillas con cable normal y corriente de varios hilos de cobre pero no funcionó.

En resumen tenemos un conductor le pasa la corriente a una chapa conductora y esta un una toma conductora de pocas vueltas, osea un cortocircuito en toda regla por lo la intensidad circula por nuestros Gabes es muy elevada,.

Estaa intensidad de corriente continua forma arcos (chispas, o rayos pequeños) cuando se separan mecánicamente dos conductores, pero los conductores tienen mucha resistencia a separarse por efectos electromagnéticos de modo en un cable de varios hilos, cada uno de ellos hace arcos cuando el colector gira y digamos el cable se pega al colector cuando está alimentado, esta fuerza de rozamiento no tan intensa motor puede superarse y el no gira.

Por lo tanto la escobilla es un cable de un hilo pelado.

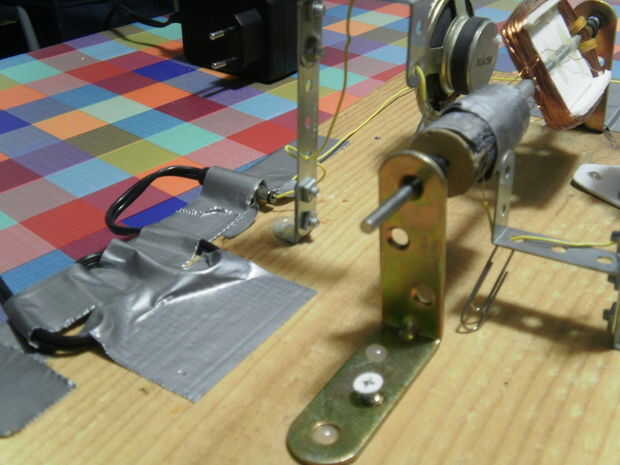

Las escobillas colector de la del han de montarse tocando las chapas y diametralmente opuestas. Yo hice dos soportes con el Mecano y las coloqué en los laterales del eje, si de reciben usar muchas cosas no tenéis un meccano, como por ejemplo un sobrante del cartón pluma empleado en el paso #6

1.Connecting tanta intensidad circulando y chispas saltando el colector y las escobillas se calientan mucho y queman yo utilicé un clip para ajustar las escobillas con el motor en marcha pecado tener tocarlas...

Las chispas van quemando el aluminio de la lata y de vez en cuando, tras mucho uso hay lijarlo con suavidad para vuelva a funcionar de forma óptima.

NOTA IMPORTANTE
Como el colector se calienta tanto, la cola termofusible se deshace tras 10 minutos de funcionamiento, por suerte le di al colector una vuelta de cinta adhesiva que lo compadrazgo ONUDI y sigue funcionando, es altamente recomendable useis otro material para el pegado como algún tipo de pegamento o resina epoxi resista bien el calor.
