Construir una caja de música mecánica programable (5 / 9 paso)

Paso 5: mecánica

Ahora tenemos que empezar a trabajar sobre los vínculos mecánicos y manivela para el movimiento del tambor.  Desde poner la manivela de la derecha a la altura de tambor daría lugar a la manivela de golpear la mesa, tuve que diseñar algunos mecanismos de transferencia para permitir que me ponga más arriba.

He encontrado algunos engranajes plásticos que malla correctamente con la correa de goma de 8" que tenía para el tambor.  Pegan dos de los engranajes y pegado un largo perno en un agujero que perforado a través del lado de la caja.  En el extremo de la caja, perforó un agujero y me pega una tuerca en él.  Esto permitiría que me Inserte un tornillo de máquina con una armadura de cautiva, que llevó a cabo una marcha en el extremo.  Esto me dejaría a tensión de una correa de transferencia para evitar deslizamientos de las correas y engranajes pero facilitan la manivela gire.

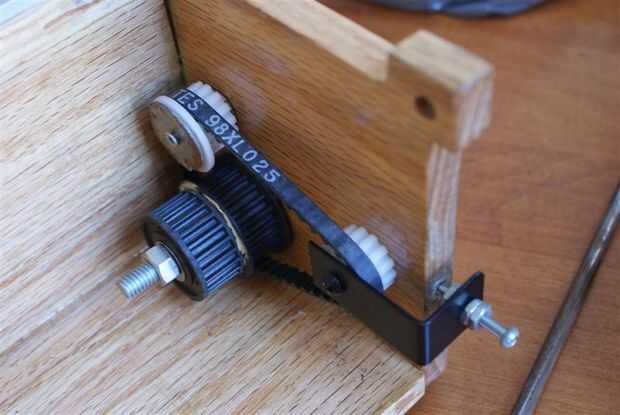

El resultado fue lo que se ve en la imagen de abajo.  El sistema funciona bastante bien, y creo que podría ser una manera mucho más fácil hacerlo sin la fabricación de engranajes personalizados.

Algo importante para pensar es el espacio que tienes.  Había solamente cerca de una pulgada de espacio entre la pared interna y el tambor, así que el espacio era escaso.
