Paso 7: La mecánica Musical

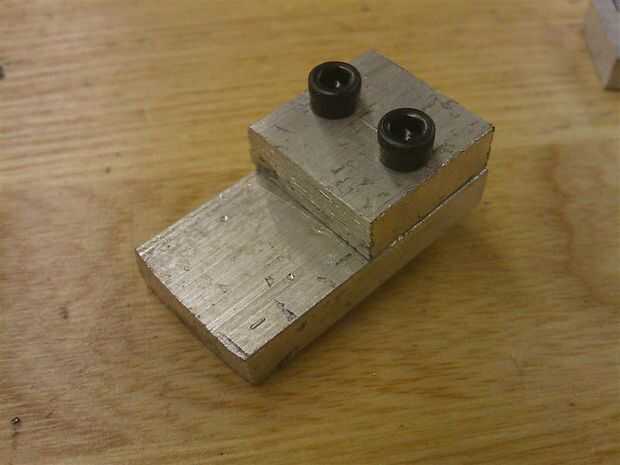

El diente, que es una pieza de acero de un rastrillo de la hoja, se intercala entre dos placas de aluminio. El diente está doblado en la punta y es aproximadamente la longitud debe ser, además de suficiente longitud que se celebrará en las placas firmemente. Esto se asegura con dos tornillos pequeños que pasan a través de la placa superior y en los orificios roscados en la placa inferior. La placa inferior luego se sienta encima de una placa de aluminio grande con ranuras mecanizadas en él. En la parte inferior están las ranuras más grandes con las tuercas cautivas en ellos, mantiene en su lugar contra la parte superior de la caja de música. Un tornillo pasa a través de un orificio en la segunda placa y en una de las tuercas para que su posición puede controlarse al deslizarlo hacia arriba y hacia abajo en la ranura.

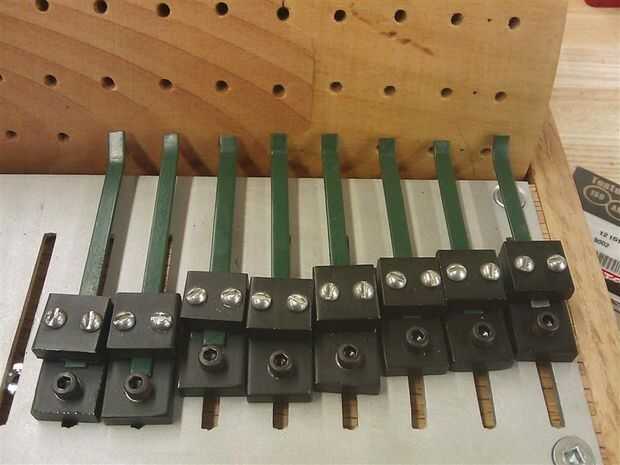

Usando este método, la longitud del diente puede ser afinada a la nota correspondiente, y luego el soporte del diente puede moverse hacia los pines en el barril y se alinearon para apenas la cantidad correcta de fuerza que despluma.

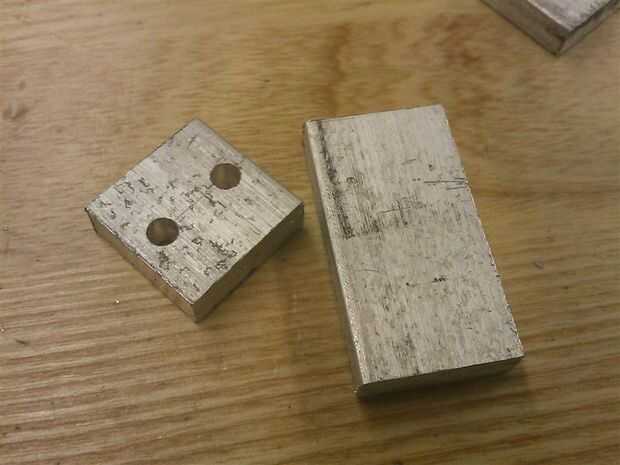

Para construir los soportes de tine, utilicé 1" ancho 1/4" espesor aluminio stock. Puesto que sólo tenía 15,3 mm de espacio por diente, corté las piezas de hasta 15 mm de ancho y luego en 15 mm y 30 mm largo segmentos.
Las púas pueden cortarse desde el rastrillo usando un hack sierra o amoladora de ángulo. Sus longitudes de corte es un juego de adivinanzas instantáneamente, sin embargo. Dependiendo de su anchura, espesor y composición sus características resonante va a cambiar mucho, así que no puedo dar una lista de longitudes predeterminadas. Tendrás solo cortar unas cuantas y experimento para encontrar lo que funciona para sus dientes. Las puntas se pueden doblar con dos pares de alicates.

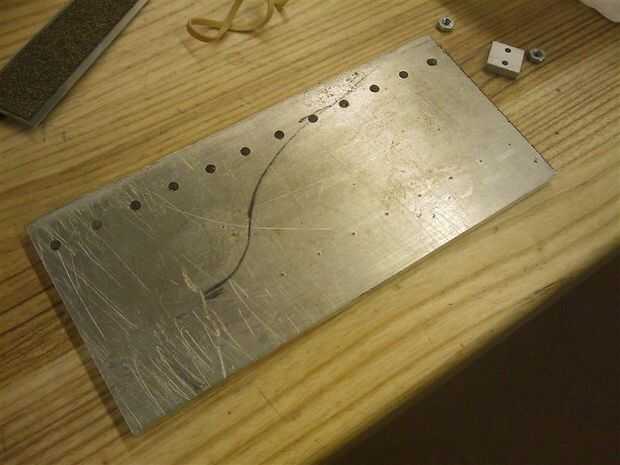

Usé un CNC para cortar la placa de aluminio. Ahora, sé que utilizando un CNC es el Reino del 99% de los lectores, pero tenía los recursos y es la mejor manera lógica para hacer el diseño que había creado.
Si tuviera que hacer uso de herramientas simples, diría que intercalando piezas de madera para formar las ranuras, o use un formón para tallar las ranuras para las tuercas y un taladro y aguja archivos para hacer el resto.
