Paso 1: Diseño y planificación

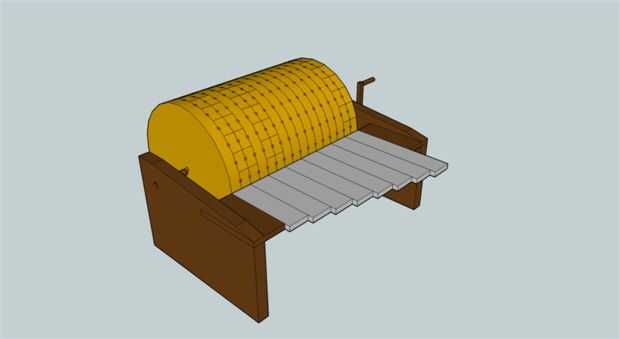

Empecé con la idea: un gran cilindro de madera tendrá las clavijas de metal. Girará y las clavijas para desplumar las púas de metal, que están afinadas en notas específicas de la fuerza.
I seleccionado 12 notas, ya que parecía un número flexible de notas y me permitió llenar con una simple escala de 8 notas en el centro, con unos extra altas y bajas notas. También pude sintonizar en pisos o sostenidos si quería algunos específicamente o conseguir casi todos los de una escala cromática en. He seleccionado 32 notas "alrededor" del cilindro, porque eso es lo que usted necesita para jugar Pop Goes The Weasel, o cualquier canción 8-bar con negras.

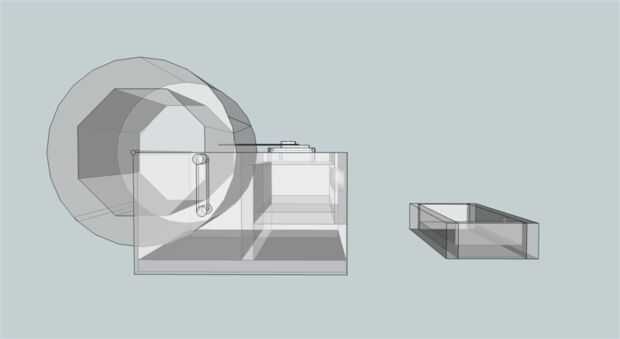

El cilindro está hecho de madera blanda, 8" de diámetro, que recogí de un carpintero cercano gratis. He encontrado un cinturón que cabe cómodamente alrededor de él para utilizar junto con unos engranajes y un cinturón para el mecanismo de arranque.

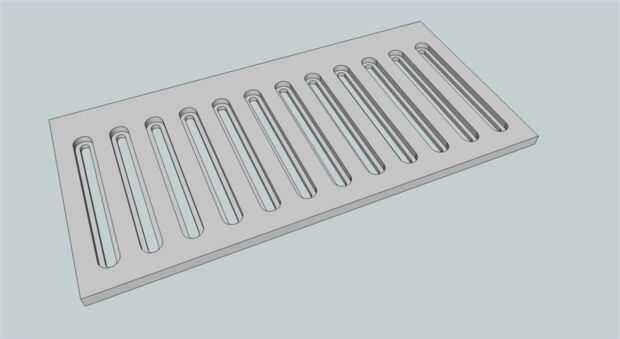

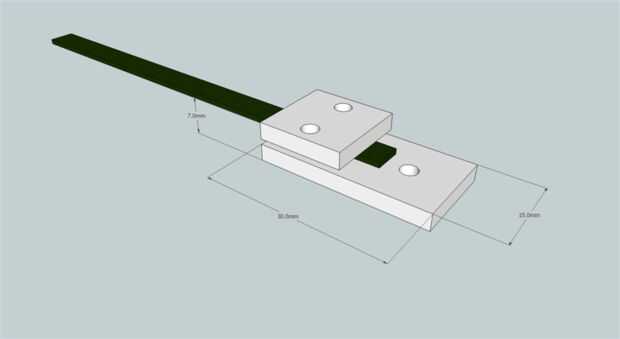

El material del diente fue corte de los dientes de un rastrillo de jardín. Esto funciona muy bien ya que es flexible pero derecha vuelva a encajar en su lugar. El diseño de soporte de diente subió de en el aire hasta que se hizo el resto de la máquina, por lo que pude hacer la prueba. Diseños iniciales eran demasiado complejas y pequeñas, pero el diseño final (imagen 3 a continuación) es casi tan simple como sea posible, creo.
Originalmente quería utilizar casi toda la madera para ese proyecto, pero resultó ser madera no iba a ofrecer la precisión que necesitaba para los dientes. Terminé haciéndolo con una CNC en mi colegio. En el paso 7 la hipótesis de cómo podría ser logrado sin tales herramientas costosas.

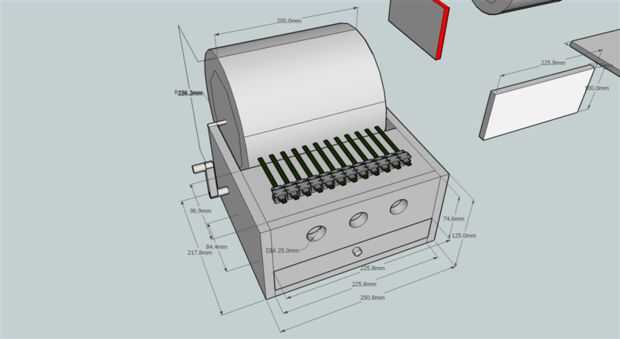

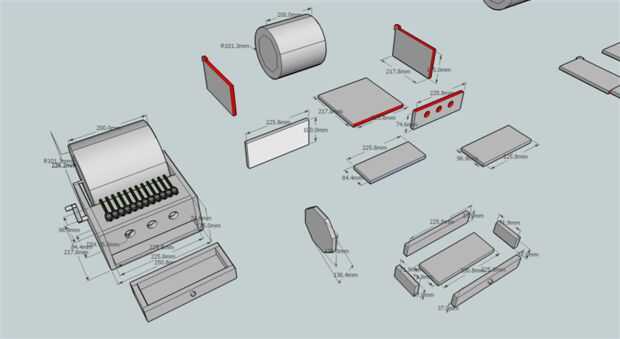

Al diseñar la estructura de madera, trate de colocar las piezas para obtener los bordes expuestos como pocos como sea posible. Los bordes tienen, intentar alinearlos para que crean fronteras y todavía parecer atractivos a la vista.
