Construir un medidor analógico de uso de electricidad (1 / 8 paso)

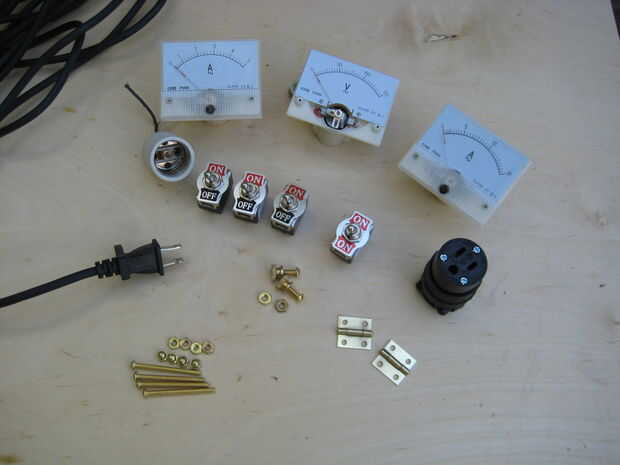

Paso 1: materiales

Case:
1 - 1/2" de grosor del tablero 12" X 10-1/4"
4 - 3/4" espesor tableros de 12" X 2 1/2"
1 - 3/8 madera contrachapada gruesa 12 X 10-1/4"

Conponents eléctrico:
Metros:
--0-150 V AC voltios de la metro (http://www.allelectronics.com/make-a-store/item/PMA-150V/150V-AC-PANEL-METER/-/1.html)
--0-5 amperímetro A AC (http://www.allelectronics.com/make-a-store/item/PMA-5A/5A-AC-PANEL-METER/-/1.html)
-Amperímetro de la CA A de 0-15 (http://www.allelectronics.com/make-a-store/item/PMA-15A/15A-AC-PANEL-METER/-/1.html)

Otros:
3 encendido/apagado dos posición de interruptores (al menos uno debe apoyar dos circuts)
1/el interruptor de dos posiciones
1 portalámparas de porcelana
1 salida circular (se recomienda usar un conector utilizado para la reparación de un cable de extensión).

Hardware
2 - 1" latón bisagras con tornillos
4 - tornillos de latón de 2" con tuercas y tuercas de tapa de extremo
1 - longitud de la tubería de latón que encaje en el eje 2" perno de la tuerca será no. Esto se cortará para hacer separadores.
2 - 1" bronce pernos con pomos estriados que funcionan bien como tornillos y tuercas.
