También decidí prestar atención a la estética de este proyecto y construir uno que tenía un punk de vapor ver.

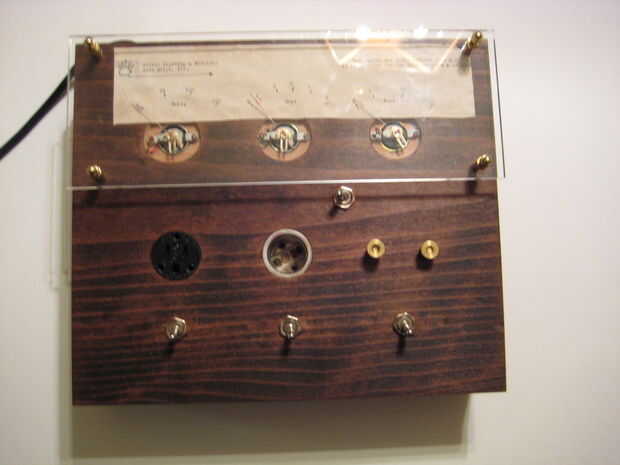

En lugar de simplemente Monte las metros de plástico he decidido eliminar los movimientos y montar en una caja de madera y hacer mis propios números de los metros con un trozo de papel manchado de té y un viejo typewritter.
De Simple a complejo
El diseño básico requiere solo 4 componentes. Un cable, una toma de corriente, un voltímetro y un amperímetro. Mi diseño es más complejo porque tengo dos amperímetros y tres salidas, cada uno con un interruptor independiente.

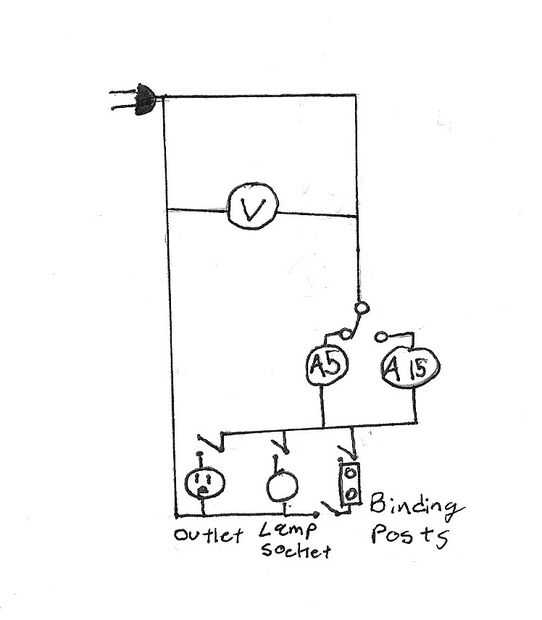

Metros voltios están conectadas, donde los recorridos actuales y amperímetros están conectados por el camino de la corriente. (Ver foto dos)

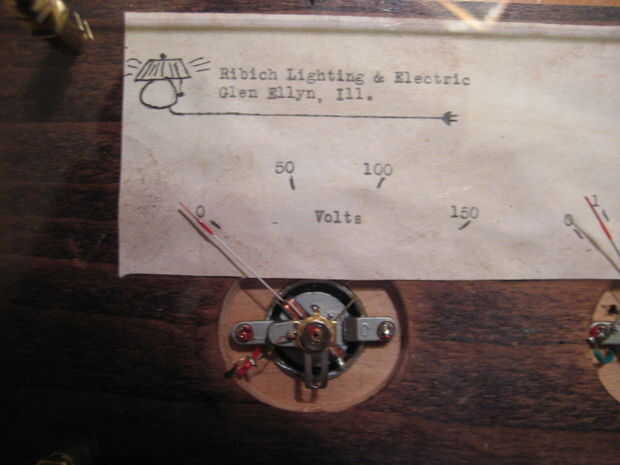

La idea de utilizar a una estética punk de vapor significó que los medidores de plástico con fondos preimpresos no funcionaría. Así era necesario desmontar cada uno y reconstruir en el nuevo caso. Evitar este paso y montaje del panel metros intactos ahorrará una considerable cantidad de tiempo.
Otras Ideas de diseño
Una idea es usar un medidor multi de economía, a menudo disponible por menos de $10. No sería difícil construir un caso pequeño, agregar un enchufe o un cable y un enchufe y el sistema del alambre juntos. Esto sería mucho más simple y menos costosa.
Una consideración importante es para medir la tensión de que debe conectar el medidor a través y para medir el amperaje que debe conectarlo a través de.
Medición de potencia
Medir directamente la potencia requiere equiptment de laboratorio costosos. Desde W = V * A más dispositivos medir el voltaje y amperaje y multply ellos juntos. Una idea sería que las agujas de una superposición de multímetro y amperímetro voltios. La potencia se podía leer en el punto donde se cruzan las agujas.
La respuesta más simple es simplemente tener una tabla de multiplicación con las filas de ser 110, 115, 120 y 125 voltios y columes de 1-15 para los amplificadores.
