Construir un generador de tonos - mejorar su encaje los circuitos mediante la adición de un temporizador 555 IC (1 / 5 paso)

Paso 1: Inserte el chip 555 temporizador en el bloque de presión circuitos IC zócalo

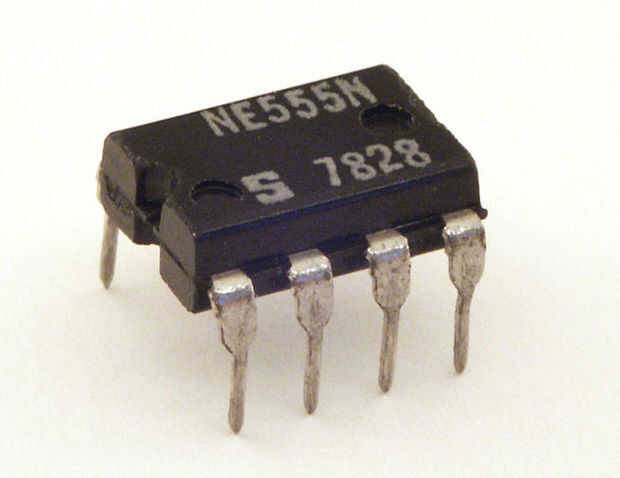

El IC de Temporizador 555 fue introducido por una empresa llamada Signetics (más tarde adquirida por Philips) en 1972 y fue diseñada en 1971 por Hans R. Camenzind. El chip 555 tiene 25 transistores, resistores de 15 y 2 diodos en un 8 pin DIP (Dual In-line Package) y parece un error cuadrado con ocho patas. Tiene una muesca en la parte superior y el Pin 1 está en la esquina superior izquierda. (Ver imagen 1) (Fuente:


)

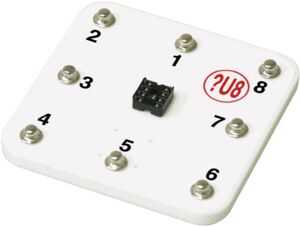

El bloque de presión circuitos ocho pines zócalo del IC es foto 2 (fuente: http://cs-sales.net/eiicso6u8.html)

Inserte el chip 555 temporizador en el bloque de presión circuitos ocho pines zócalo del IC. Asegúrese de que la muesca en la parte superior del chip 555 temporizador está alineada con el diagrama del chip en el bloque de zócalo del IC. (Ver imagen 3) (Fuente: http://www.snapcircuits.net/learning_center/designer)
