Paso 7: Crear lanzador Asamblea
N este paso será construir la Asamblea del lanzador. Cuando haya terminado, todo el conjunto se enhebra en el lado de salida de la Asamblea de válvula del gatillo. Ningún compuesto para tuberías o cinta de teflón es necesario como esta sección de la pistola no está manteniendo la presión, el aire de la cámara de presión sólo estará presente por un instante para que fugas pequeñas no son un problema. De hecho, sólo se alinean las piezas de PVC que necesitan ser montados y empujar juntos, no te molestes en torsión, como una alineación correcta es fundamental para esta sección. Es útil utilizar un buen poco de pegamento ya esto te da unos segundos más para ajustar la alineación antes, solo hay algunas toallas de mano para limpiar el exceso que se exprime hacia fuera.
- Fuentes de la Asamblea de lanzador
4 brazos doblados lanzador desde el paso 6
1 1/2" Cruz
2 1/2" t
calle codos de 4 1/2"
los carpinteros acoplador de la pipa 4 1-1/2" piezas de 1/2"
1 tubo de 1-1/2" 9" de largo
1 acoplador de 1-1/2"
** 1 1-1/2" a 1/2" bujes de reducción
** 1" MPT a 1/2 slip
Pegamento y cartilla de PVC
Un níquel
Un pedacito de taladro y 3/16"
** estas transiciones generalmente no se puede hacer con un adaptador, sólo asegúrese de que el comienzo y final de las mediciones son correctas.
Asamblea

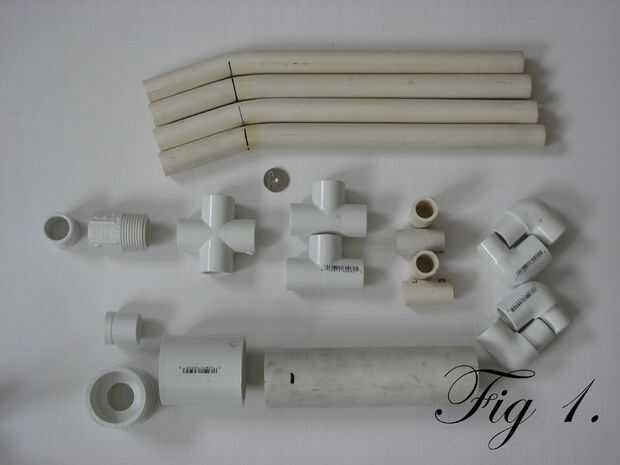

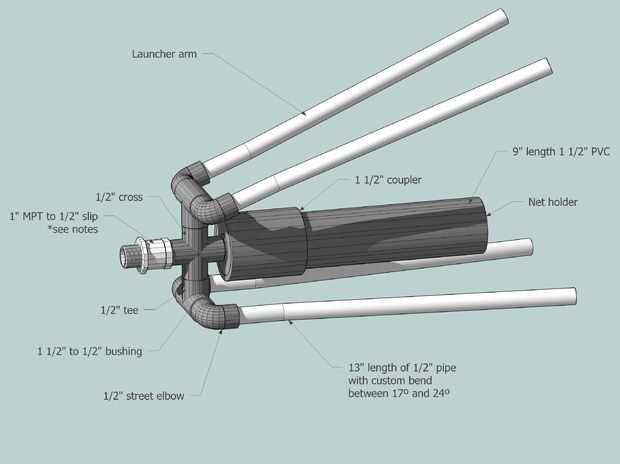

- Fig 1 es una vista de todos los componentes necesarios para este paso.
- Armar y pegar los adaptadores necesarios para pasar de 1" conexión MPT a 1/2 slip. Pegue esto a 1/2", con un joiner acoplador.
- Pegue una 1/2 t perpendicular al eje de la Cruz con un joiner acoplador. Repita para el otro lado.
- El acoplador de 1-1/2" a 9" de longitud de 1-1/2" tubo de pegamento. Pegue los casquillos necesarios para pasar de tubo de 1 1/2" a 1/2". Perfore un agujero de 3/16" en el centro del níquel y fuerza en el 1/2" buje está en la base del titular de la red. Esta el níquel es un restrictor de flujo de aire, permite un poco de aire al titular de la red para ayudar con el despliegue de red. Prender este níquel en lugar pegando un joiner acoplador. Conjunto de red soporte de pegamento para cruzar.

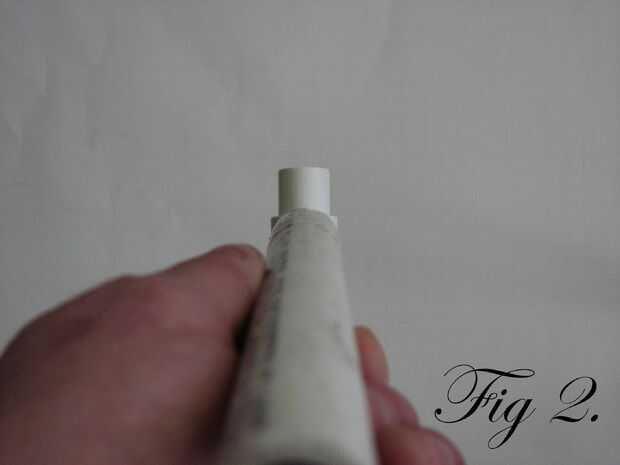

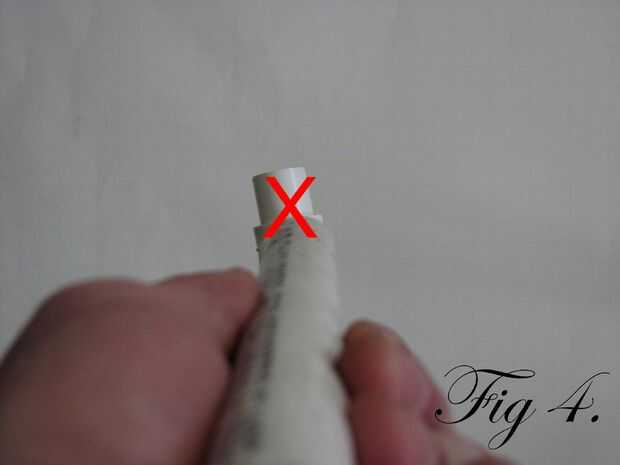

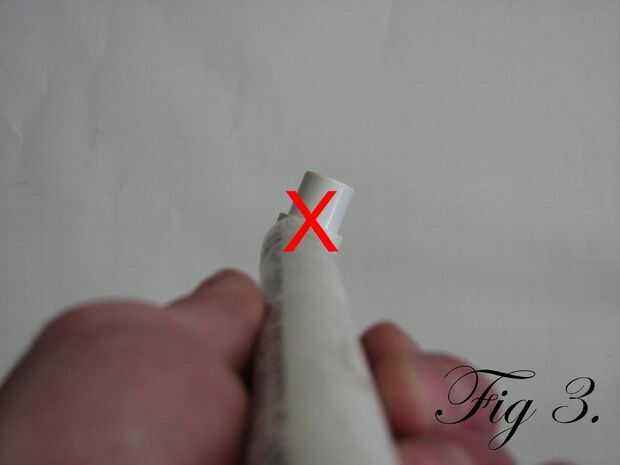

- En este punto no le pegue los codos calle en los tees, o los brazos lanzador en los codos. Alinear los codos calle por avistamiento baja por el brazo lanzador como en la Fig 2, higos 3 y 4 muestran la alineación incorrecta . Una vez alineados, golpee firmemente los codos calle en los brazos del lanzador y luego pulse ésos en las tomas cuatro t. Esto le permite ajustar los ángulos, o vuelva a colocar los brazos del lanzador, antes pegado final.
- Alinee los brazos que la parte inferior dos están paralelo con el tubo de soporte de red. Las parte superior dos brazos deben ser dos veces el ángulo de los brazos del lanzador. Ejemplo, si usted utiliza los brazos lanzador grado 19, deben ser los dos brazos en un ángulo de 38 grados en relación con los brazos más bajos.
- Enrosque el conjunto lanzador sobre el guardamonte de cámara de presión de válvula de paso 5, brazos lanzador horizontal abajo, ángulo armas hasta.
