Construir un arma neto (4 / 11 paso)

Paso 4: Crear el conjunto de válvula de gatillo

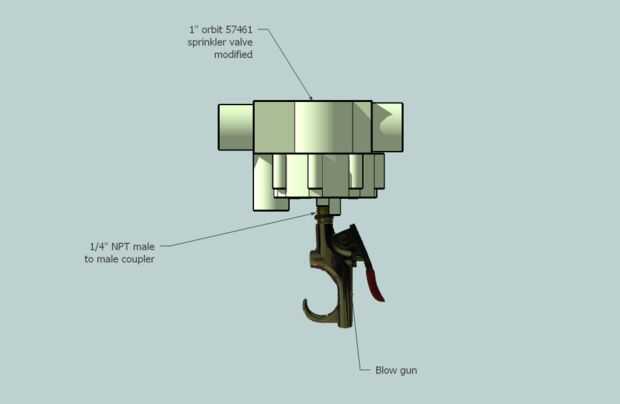

Yon este paso modificaremos una órbita modelo 57461 1" jar top válvula del aspersor, lo que es una válvula de disparo neumática actuada. Encontré este modelo en particular que tiene un número de ventajas. Es más barato 1" válvula que he encontrado. La válvula de aire se instala en el centro de la tapa que permite la fácil orientación del gatillo. Finalmente, la construcción de la "tapa del frasco" hace muy fácil de trabajar. Aquí está un enlace a una página dedicada a la modificación de esta válvula exacta, he dejado fuera de la válvula de bola de seguridad en este diseño. Aquí hay un enlace a una explicación visual de cómo funciona la válvula del aspersor.

Suministro de válvula de gatillo
1 válvula de órbita modelo 57461 1" aspersor
1 pistola de soplado o similares
1 1/4" NPT tubo incluida el pezón, como este
Epoxy
Cinta de teflón
Llaves de
Dremel o taladro
Enganchador de roscas

Asamblea

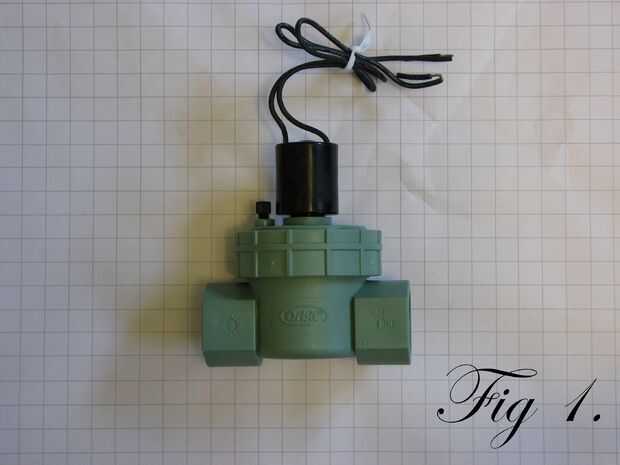

  • Retire el solenoide y tornillo, de purga no se necesitarán Fig 1. Guardar el solenoide para futuras invenciones diabólicas.
  • Desmontar la válvula aflojando el anillo de "tarro". Tenga cuidado, ya que en la parte superior es un resorte bajo tensión.

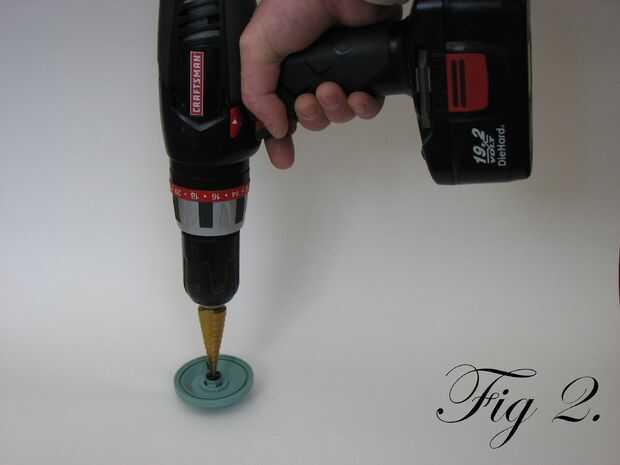

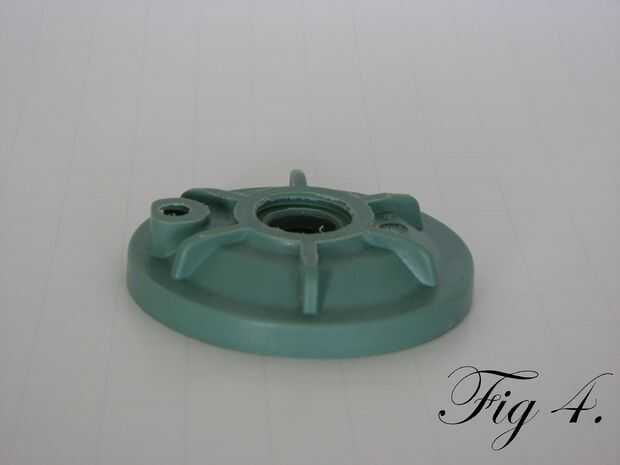

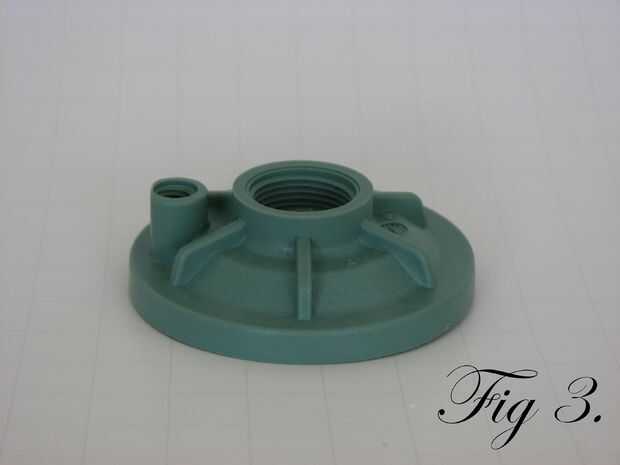

  • Corte, molido o taladrar el centro de la tapa, asegúrese de dejar suficiente plástico para hilo de rosca 1/4 guarnición del NPT en Fig 2. Moler o cortar el borde del material alrededor del agujero central a nivel de las costillas higos 3 y 4. Esto le permitirá obtener la conexión profunda y estrecha.

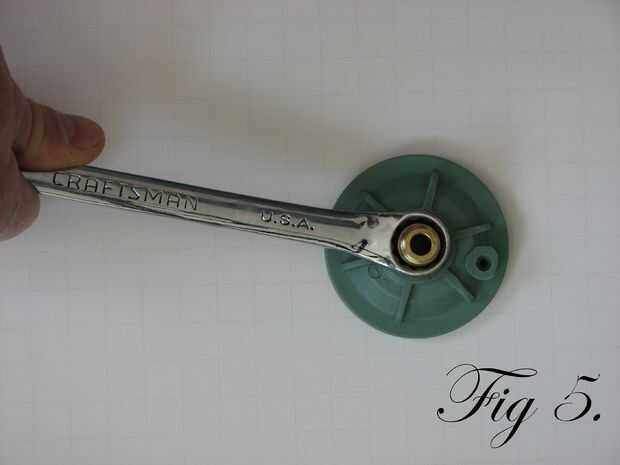

  • Uso 1/4" NPT montaje como un grifo para hilos de corte en el agujero le a hecho, tratar de mantener tan perpendicular como sea posible Fig 5.

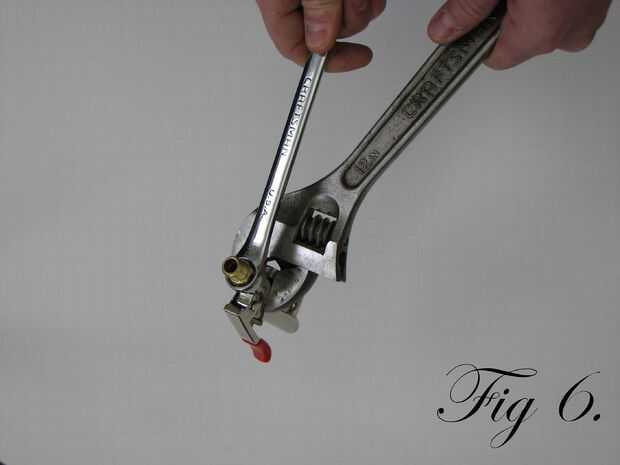

  • Una vez que tengas los hilos de corte, colocar cinta de teflón en un extremo de la conexión y del hilo de rosca en el golpe del arma Fig 6. Aplicar algún armario de hilo al otro extremo de la conexión y apriete el conjunto en la parte superior de la válvula.

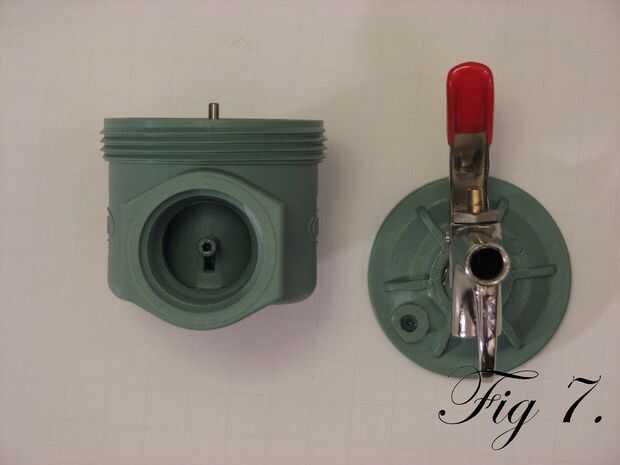

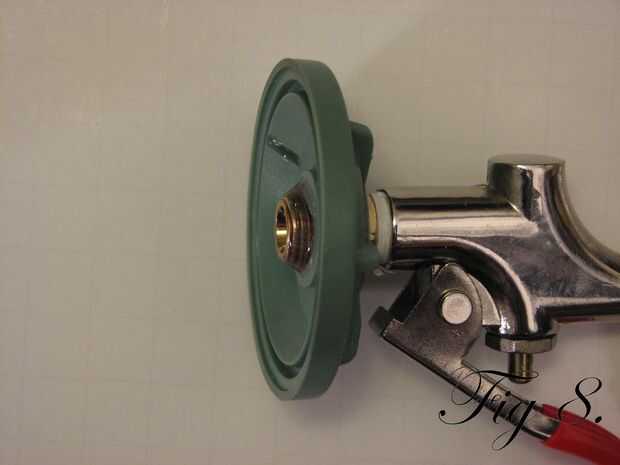

  • Ahora estás listo para epoxy tres lugares. Un toque pequeño en el orificio del tornillo de purga en la parte superior, un poco pequeño en el orificio de purga en la salida de la válvula y un buen poco de epoxi fondo y tapa de latón montaje higos 7 y 8. Prueba y dejar las caras planas para llave de ajuste expuestos y epoxy libre en caso de que usted necesita sacar la pistola en algún momento.
  • Dejar que el epoxi seco y luego vuelva a montar la válvula. El lado de la palanca de la válvula debe ser por debajo de la salida de la válvula. Hacer el anillo de fijación es tan estrecha como sea posible.
