Construir un arma neto (1 / 11 paso)

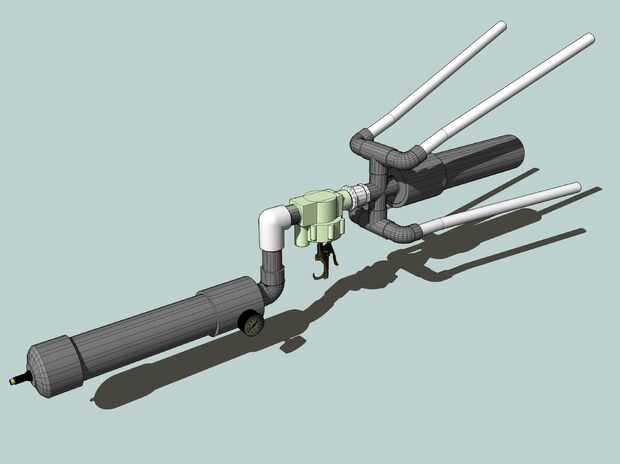

Paso 1: materiales

Bantes de que comenzar ten en cuenta que este proyecto utiliza tubería de PVC en una aplicación que es explícitamente no destinados. PVC es para el agua, no aire u otros gases. El problema no es la presión, este proyecto utiliza presiones menos de la mitad la presión de trabajo de cualquier componente de PVC, pero el modo de falla cuando a presión por gas. Si el PVC está comprometido, por caídas, impacto u otros medios, rompe en pedazos afilados que son expulsados por el gas a presión. Una excelente discusión y demostración aquí, asegúrese de ver el vídeo a través al final.

Casi todos estos artículos pueden ser recogidos en su tienda de hogar. Es probablemente vale la pena comprar una completo 10' longitud de tubería de 1/2", para todos los tamaños, vea si usted puede comprar más corto longitudes o chatarra. Alternativamente, conseguir a algunos amigos juntos, compartir los costos de los tubos de longitud completa y construir un montón de armas netas. Las válvulas están disponibles en tiendas de piezas automotrices. La red se aborda en detalle en el siguiente paso.

SUMINISTROS
Accesorios de PVC todas son slip fit a menos que se indique lo contrario
Toda tubería y accesorios debe ser SCH-40 (SCHedule 40) a menos que se indique lo contrario
Tubo de PVC todas debe tener un índice de PSI de 200 o mayor, absolutamente ninguna célula base ABS DWV tubería

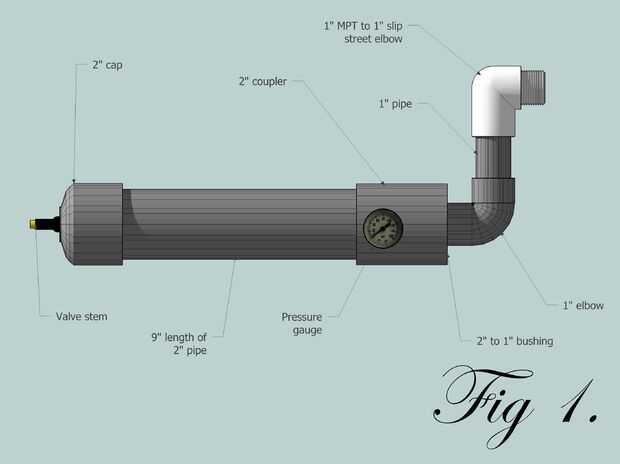

  • Piezas de la cámara de presión Fig 1

1 1" MPT (Male Pipe Tador) a 1" deslizamiento codo
1 codo de 1"
1 2" a 1" casquillo reductor
1 tapa de 2"
1 acoplador de 2"
1 pie de tubo de 1"
mínimo 9" de longitud de tubería de 2"
** 1 válvula de vástago, prefieren un. 453" como corresponde a la disponible 7/16 broca
opcional 1 calibrador de presión

** Hay dos vástagos de la válvula de automoción tamaño estándar, uno para un agujero de borde tamaño. 453" otro. 625". Estas dos medidas corresponden a tamaños de brocas de taladro fraccional de 29/64" y 5/8" respectivamente, el más común 7/16" bits puede sustituirse en lugar de los menos comunes 29/64". Además, los índices de taladro más común paren en 7/16" o 1/2" y no contienen la más grande 5/8" bit.

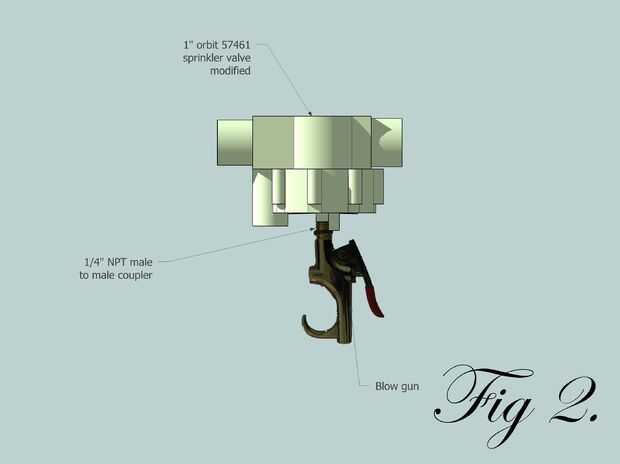

  • Piezas de la válvula de gatillo Fig 2

1 válvula de órbita modelo 57461 1" aspersor
1 pistola similar a esta
1 1/4" NPT niple, como este de maleficio

  • Plantilla de doblez

3 tornillos para madera 2"(ish)
Trozo de madera para la base, una 16" longitud de 2 x 4 debería funcionar bien

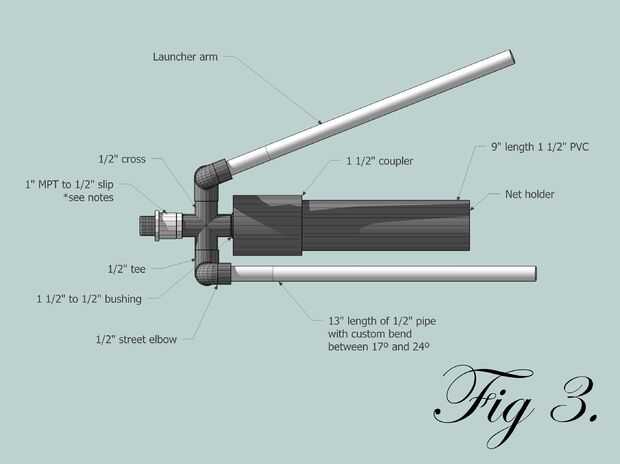

  • Sección de lanzador Fig 3

4 13" longitudes de tubería de 1/2"
1 1/2" Cruz
2 1/2" t
calle codos de 4 1/2"
4 1-1/2" piezas de 1/2" tubo (carpinteros acoplador)
1 tubo de 1-1/2" 9" de largo
1 acoplador de 1-1/2"
** 1 1-1/2" a 1/2" bujes de reducción
** 1 1" MPT a 1/2 slip
1 níquel

** estas transiciones generalmente no se puede hacer con un adaptador, sólo asegúrese de que el comienzo y finales dimensiones son correctas.

  • Net

Memphis y cordeles sku # 263 1 libra la orden mínima es suficiente para hacer 7-8 redes
O un sustituto neto computado usando la hoja de cálculo de matemáticas netas y las instrucciones en el paso 2
Cordeles de nylon mason (#15 o menor), cadena, o algunos otros cuerda fina durable de la cometa
4 por red 16-20oz carbonatadas en botellas de refresco
4 por red zip lazos > 4" largo
Pegamento/silicona/cera caliente verter en botellas para agregar peso
Adicionales opcionales para tractores red de alto rendimiento
4 por acopladores de red 3/4"
4 por red 3/4" tapas
4 por red de 8" longitud de SDR-21(Class 200) 3/4" thinwall PVC Nota: regular 3/4" SCH40 trabajará no !
4 por red de 12" longitudes de ID no adhesivas de 1" de la espuma de aislamiento de la pipa. Aislamiento de la pipa se vende generalmente en longitudes de 6'.

  • Consumibles

Imprimador y cemento para tubería PVC
PVC tubería seguro resíduo (pasta lubrificante) como este
Cinta de teflón
Arena, por lo menos dos tazas vale la pena (para doblar los brazos lanzador)
2 1/2" tapas de pvc (para doblar los brazos lanzador, no parte de la pistola)
Epoxy para modificar la válvula del aspersor
Armario de hilo (Loctite)

  • Herramientas y seguridad

Sierras para corte de tubos de PVC
Pistola de calor, soplete de propano o vela para doblar PVC
Taladro
3/16" y 7/16" (o 5/8" vea el ** nota en la sección de cámara de presión) brocas
Cinta métrica
Cuchillo para uso general
Herramienta Dremel, o similar, con un tambor de lijado
Llave de niple hexagonal de 1/4" npt
Grandes pinzas llave o bloqueo de canales ajustables para el ajuste de la válvula de disparo
Un compresor o una bomba capaz de conectar a una válvula de neumático Schrader y alcanzar al menos 80 psi
Gafas de seguridad
Guantes de cuero
