Construir tu propio router/fresadora CNC (5 / 11 paso)

Paso 5: Carriles de guía

Ya que tus fresas necesitan mover en 3 direcciones, la máquina los guías con sus guías. Las guías proporciona a la máquina su rigidez en todas las direcciones excepto la que se mueve en. Quiere que deje la máquina sólo se mueven en la dirección preferida. Cualquier reacción en otras direcciones como resultado imprecisiones en sus piezas.
En mi máquina quería usar guías en toda la longitud del carril, reduciendo el riesgo de desviaciones en los ejes más largos.
En mi opinión algunas diapositivas del cajón de cocina se prefieren por encima de las varillas de acero endurecidas que se apoyan en el extremo (sí! se desvíe). Puesto que constantemente están luchando contra las fuerzas de las fresas contra el material de la pieza, se recomienda un gran apoyo.

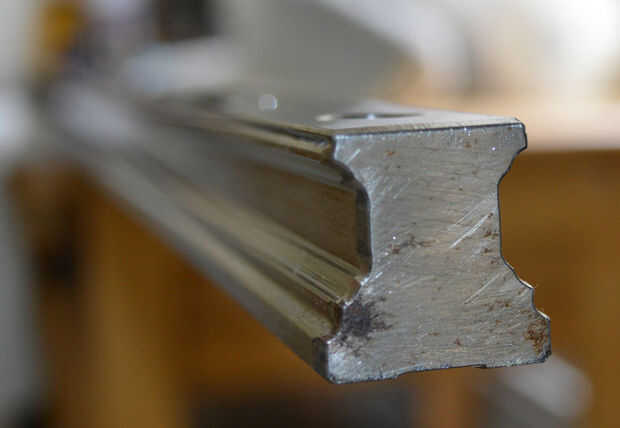

Elegí la opción más costosa; perfiles guías lineales con bloques de corredor. Son diseñados para recibir fuerzas en todas las direcciones. En el tercer cuadro que puede ver la colocación cojinete de bolas, se colocan a ambos lados del perfil. Todos con una tangente de 45 grados en relación con otras, dándole la capacidad para manejar alta carga.

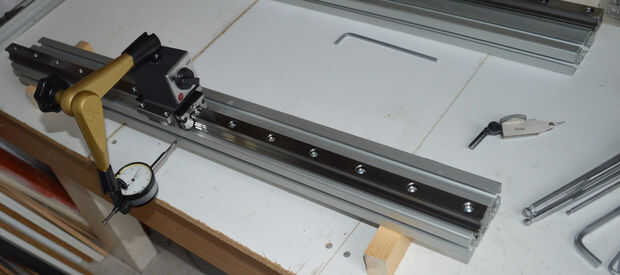

Para obtener guiderails todos perpendiculares y paralelas entre sí que estaban todos alineados con un indicador de cuadrante (con una diferencia máxima de 0,01 mm). Si has gastado tu tiempo en esta parte, la máquina actuará muy bien en la precisión!
