Construir tu propio router/fresadora CNC (1 / 11 paso)

Paso 1: El diseño y CAD modelo

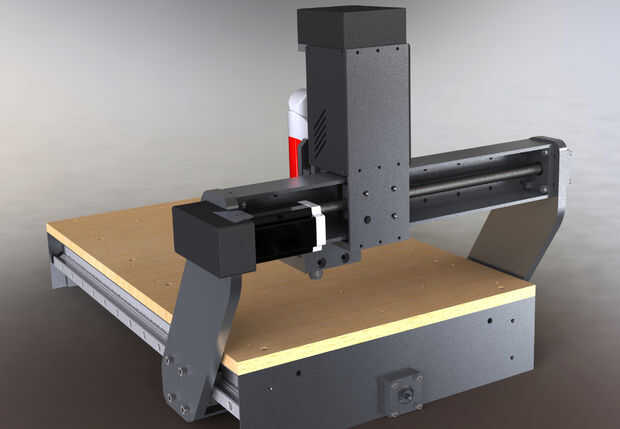

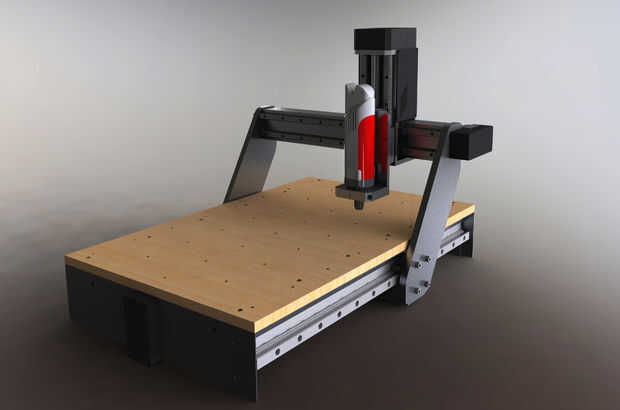

Todo comenzó con un diseño adecuado, en mi caso algunos bocetos para conseguir una buena sensación para las dimensiones y forma. Rápidamente después de la fase de esbozo el modelo de CAD. He creado mi modelo en SolidWorks. Si va a diseñar su propia máquina te recomiendo una herramienta CAD de modelado paramétrica. Su máquina probablemente tendrá muchas piezas que encajan perfectamente, a veces con algunas dimensiones extrañas (por ejemplo pre-ordenado piezas). Después de todas las piezas se modelan, se hicieron dibujos técnicos. Usé estos dibujos a máquina todas las piezas personalizadas en el manual torno y fresadora.

Ya que soy un amante de buenas herramientas diseñadas, he intentado hacer el mantenimiento y la posibilidad de ajustar las cosas en la máquina más fácil posible. Rodamientos podrían se han integrado en la máquina, pero decidí colocarlos en bloques separados (en caso de que necesite ser substituido en el futuro). Limpieza de su máquina es muy importante también, por lo que guiderails son accesibles (en el caso del eje x desprendiendo algunas placas)

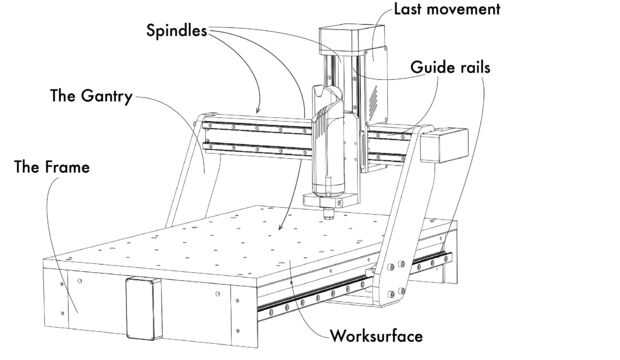

De dibujo por encima da una descripción de las partes mecánicas principales que se cubren en este Instructable. Por supuesto también cubrirá la parte eléctrica de la máquina. También se adjunta un PDF con las dimensiones principales.
