Construir tu propio router/fresadora CNC (2 / 11 paso)

Paso 2: El marco

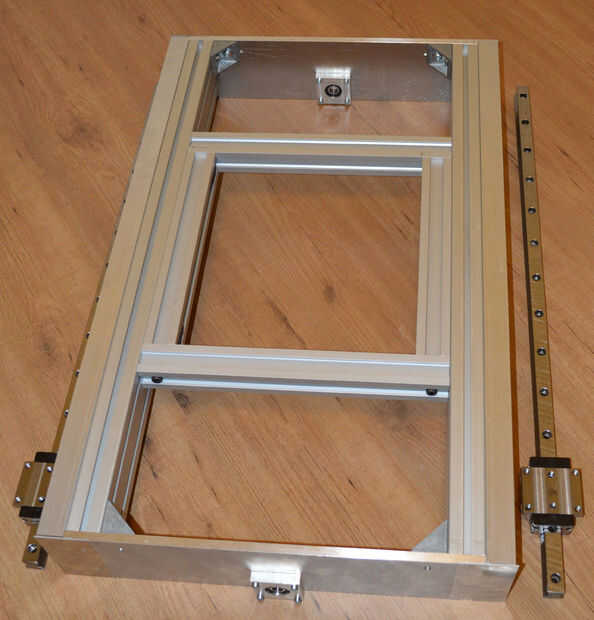

El marco proporciona a la máquina una base rígida, no sólo para colocarlo en su taller, sino también para trabajar en. A la estructura se montará el pórtico en carriles de deslizamientos y una superficie de trabajo. También alberga el motor paso a paso y eje para el eje x. Construí mi marco de 2 perfiles de 40x80mm Maytec, 2 placas de extremo (ambos 10 mm aluminio), 4 esquinas y una cuadrada estructural.
Todos los perfiles se asierran rectángulo y después molido exactamente cuadrada. Con la esquina piezas pesadas (bueno relativamente ligero; es todo aluminio) marco se atornillan. El marco cuadrado de los perfiles más pequeños se montaron con 4 bloques escuadrados (aluminio) en el interior de los perfiles Multislides.

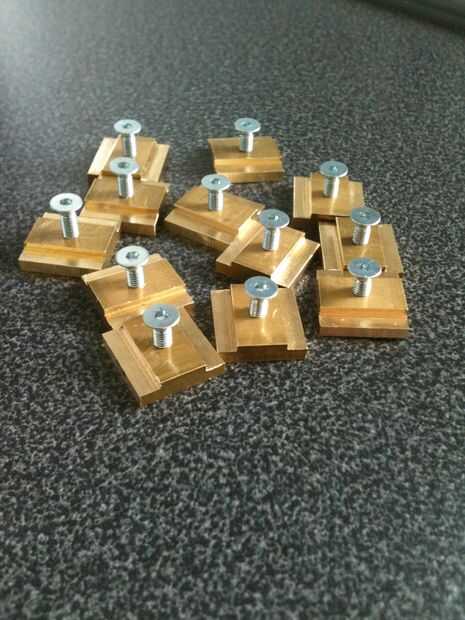

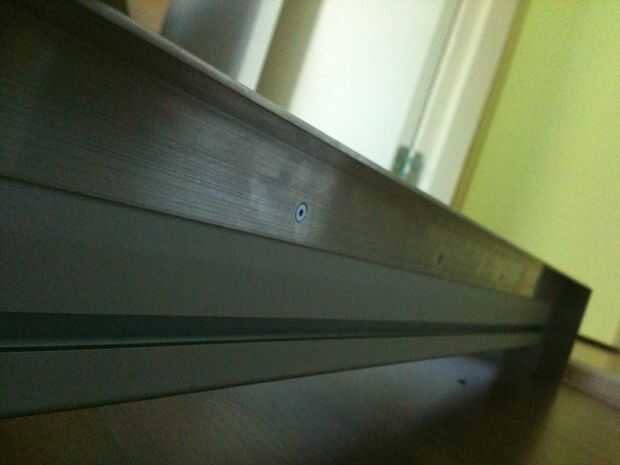

Puesto que el marco se encuentra bajo el polvo de la superficie de trabajo podría caer sobre la guiderails (desea mantenerlos limpios, más información que en el paso 5). Para evitar esto, guardapolvos fueron hechas y montadas alrededor de la guiderails. Un perfil angular con latón blanqueado las tuercas en t en las mayo tecnología marco y 2mm placas de aluminio montado en los bolsillos fresados en las placas de extremo.

En ambas placas bloques se montan para el husillo. Eran mano de fresado y torneado con las tolerancias de las derecha. En la tapa delantera se fresan ranuras de montaje para el motor paso a paso

Todas las dimensiones están documentados en los dibujos técnicos a continuación.
