Construir tu propio router/fresadora CNC (4 / 11 paso)

Paso 4: Último movimiento

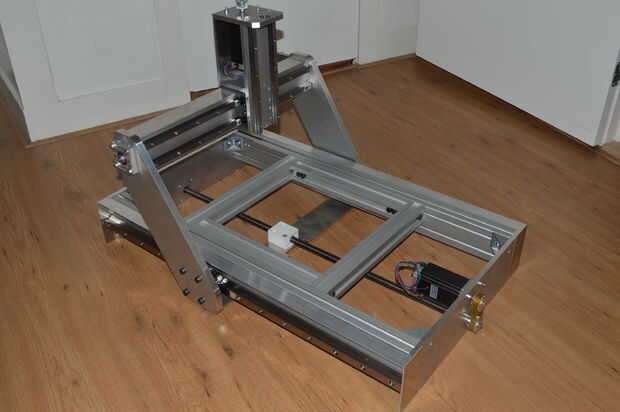

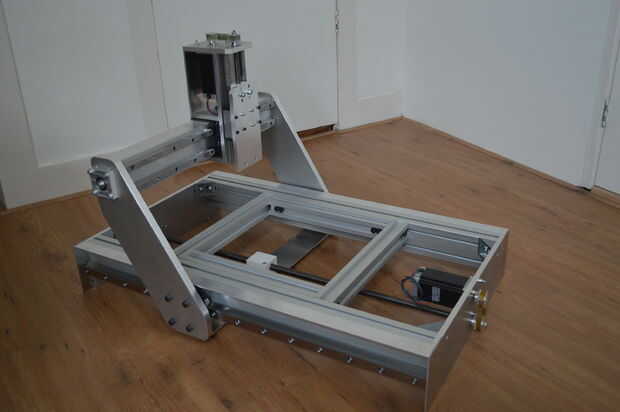

El último movimiento es lo que llamo la Stepermotorhousing para el eje z (más el eje sí mismo del curso). Se construye fuera de un frontal montado sobre el eje y lineal guiderails, 2 placas de refuerzo, un montaje del motor y una placa. En la placa frontal se montaron 2 guiderails lineales para el eje z en que se colocó el Mountingplate para el motor de fresado con los bloques de corredor.

Montaje del motor tiene el cojinete para el eje z cabido en él. No use un bloque de cojinete para este eje y me sólo es compatible en la parte superior. extremo inferior está flotando detrás de la placa de montaje para el motor de fresado. La tuerca para el eje z se enroscan directamente en la placa de montaje para el motor de fresado.
La placa trasera ofrece un lugar para la tuerca eje ser montado; se monta en el interior.

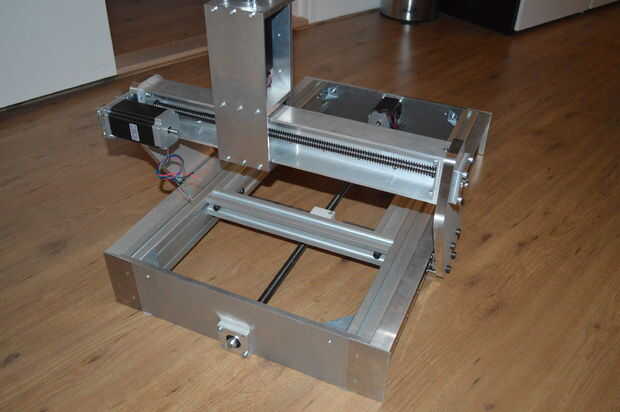

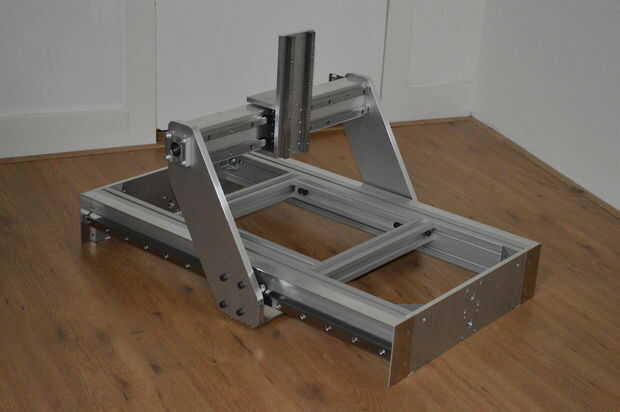

Todos los mecánicos personalizados están listos. El CNC está montado con la guiderails, ejes y un montón de tornillos ;-)
A continuación se proporcionan otra vez de dibujos.
