Paso 12: Lo cableado hasta
Tipo de cable
Tienes que usar lo que se conoce como cable de la soldadura. Cable de la soldadura tiene muchos filamentos finos de cable de cobre dentro. Ha diseñado para transportar corriente alta, pero también es muy flexible, lo que es fácil trabajar con. Otros tipos de cable de cobre son muy rígidas, no tenga el tipo de aislamiento y no son tan fáciles prensar a. Cable de la soldadura está disponible en soldadura proveedores, buen servicio completo ferreterías y algún edificio en tiendas de suministros.
Cable grueso
El más grueso el cable, la corriente más un cable pasa a través de él sin calentamiento. Cable es comúnmente clasificado por American Wire Gauge. Esa medida es un número en el que cuanto mayor sea el número, más el cable y cuanto menor sea el número, el espesor del alambre. Típico hogar cableado eléctrico para 15 amperios sería 14 ga, pero vehículo eléctrico cableado deba ser capaz de manejar cientos de amperios. Los usos de la motocicleta 4 calibre de cable. Es lo suficientemente gruesa como para llevar la corriente requerida, pero aún asequibles. Cable grueso puede conseguir costoso rápido.
Zapatas
Haz zapatas de prensar en alimentación que coincide con el tamaño del cable que está utilizando. Están disponibles en el mismo lugar de que tenes el cable de soldadura. calibre 4 es bastante común encontrar localmente. Asegúrese de que el agujero del tornillo en el estirón es el tamaño correcto para coincidir con los conectores de potencia en el motor, el controlador y las baterías. Si los conectores varios tamaños, tome el número apropiado de las zapatas necesarias para que tengas suficientes zapatas en colocar correctamente todos los componentes del sistema.
Pelacable
Usted necesitará a un prensado mecánico diseñado específicamente para estos estirones pesados. Generalmente vienen en dos estilos: "cortador de perno" e hidráulicos.

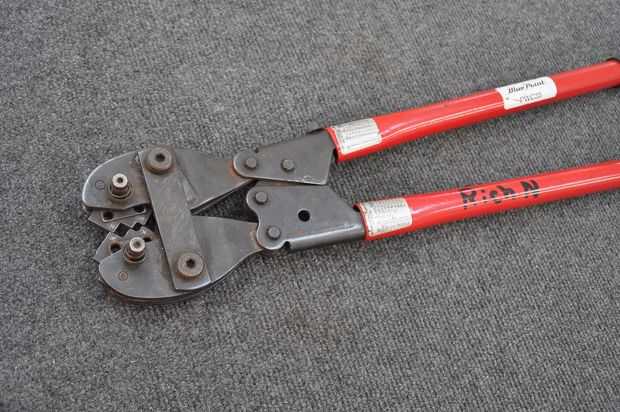

Los que parecen grandes Cortapernos (mangos largos, pequeños, mandíbulas, casi siempre pintado de rojo por alguna razón...) trabajo bien y están rápido y fácil. Pueden ser un poco caros para comprar. A veces se pueden alquilar de servicio completo de las ferreterías. He tomado prestada de un amigo.
Arrugadores hidráulicos son típicamente de un cilindro pequeño como un gato de botella mini. Bombee el mango repetidamente para hacer aceite hidráulico aplastar el estirón en el cable. Tienen insertos de quijada taglietelle por varios cables de diámetro. La pueden comprar bastante asequible en tiendas de herramientas de importación como Puerto transporte.
Fabricación de Cables
Para hacer cables de alimentación para el ciclo, usted necesita saber cuánto es cada cable. Mida la distancia entre los dos componentes usando una medida de tabla flexible o un trozo de cuerda (casi nunca es una línea recta entre nada) quiera cuenta por tener cables de seguir la forma del marco o estar en el mismo lado. En general Mantenga cables tan cortos como sea posible.
Corte el cable a la longitud. Cable de alimentación gruesa generalmente no se puede cortar con un cortador de alambre pequeño. Un cortador de perno funciona bien, pero la mejor herramienta que he utilizado es un Robo-cortador de Sears. Cualquier otro tipo de herramienta de corte grande, sheering funcionará bien.

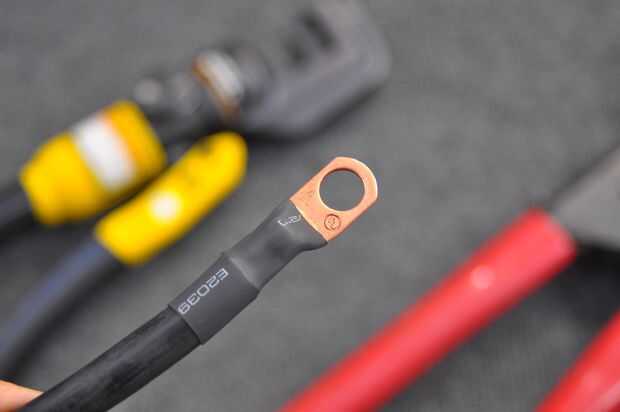

En el extremo del cable, deslice un trozo de tubo del encogimiento, grande suficiente diámetro para ir alrededor de la oreja y alrededor de una pulgada o tan de largo. Luego, recortar el aislamiento del cable para que la oreja pueda moverse completamente, sin tener ninguna izquierda sobre alambre desnudo.
Rizar el estirón en con el prensado de su elección. En algunos estilos de arrugadores hidráulicos, no liberan hasta completamente han aplastado el estirón. En plegadores del estilo de "cortador de perno", ciertos tamaños requieren engarzar dos veces.
Deslice el tubo del encogimiento del calor hacia delante para cubrir la parte dentada de la oreja y el comienzo del aislamiento del cable. Golpeó con un calor pistola o pelo secador establecido en caliente para que se contrae en su lugar.
Físicamente los cables de conexión

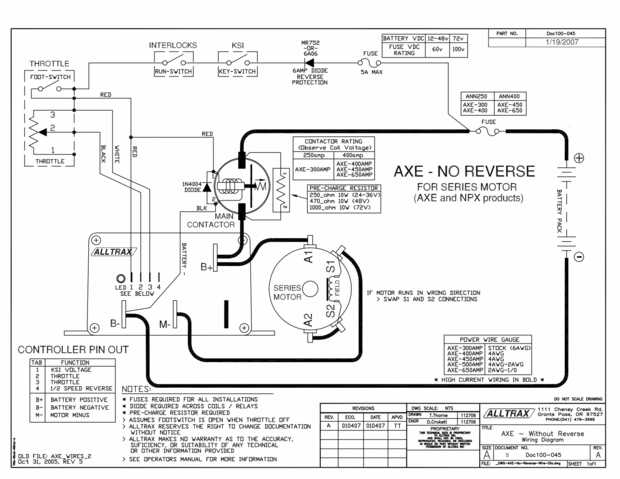

Conecte todos los cables, siguiendo el esquema previsto en el manual del regulador del motor. Las cuatro pilas en serie - una a la siguiente generación a la siguiente. Baterías al controlador. Controlador de motor.
Sin la alimentación principal encendida, la única preocupación es eléctricamente que las baterías se siempre tienen poder y que nada conectado a ellos puede llevar actual. No toque los cables de alimentación en el marco del ciclo, ya es que más fácil accidental cortocircuito. (Gafas de seguridad cuando trabaja con baterías y conexiones de alimentación.)
Una vez que el ciclo esté cableado para arriba, sólo tienes que revisar las cosas y probar todo antes de irte a dar un paseo!
