Paso 6: Poner todos juntos y pruebas
Descargo de responsabilidad: No tire demasiado actual de este dispositivo (empate menos de 250mA). Esté preparado para cerrar la alimentación de la batería al circuito y no toque ningún componente con las manos.
Ahora que hemos diseñado, simulado y código del proyecto, obtenemos realmente construirlo!
Consejos y trucos al edificio:
- Guíese por el laboratorio de electrónica!
- No incluir el regulador de 9V en el laboratorio de electrónica pero no se olvide de agregar! La línea de batería de 12V va a la entrada del regulador de 9V, y la salida va al pin Vin de Arduino.

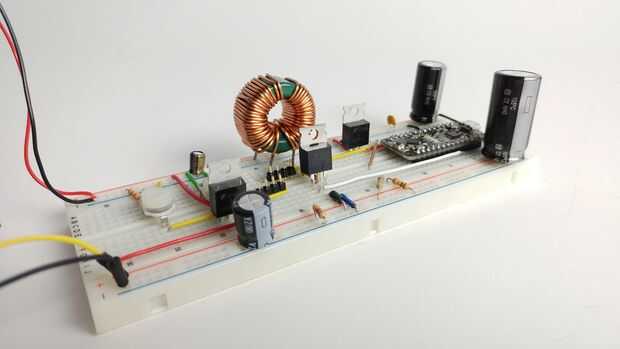

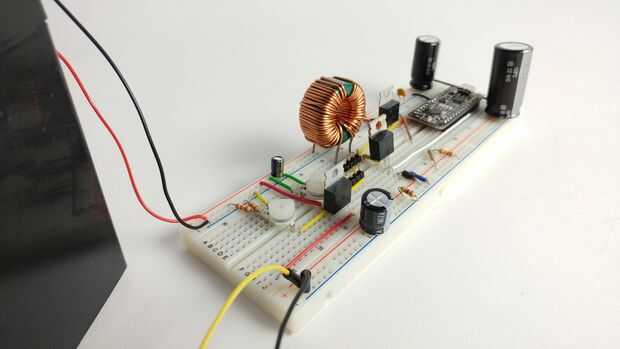

- Recuerde utilizar los carriles de la energía en el protoboard a su ventaja. He utilizado el carril positivo superior como la batería de 12V de entrada y el barandal inferior como la salida del circuito de impulso.
- No recorte los cables de componentes hasta después de las pruebas. Resistencias y otros componentes tendrá cables largos. pero les dejo como esta hasta que sepa que todo funciona.
- Tratar de evitar que los cables se superponen demasiado.
- Asegúrese de que el diodo y los condensadores electrolíticos se señalan en la dirección correcta.
- PRUEBA COMO VAS! Cuando se pone en un divisor de tensión, prueba que divide el voltaje como esperas. Es mucho más fácil solucionar cada parte individualmente.
- Conectar entre sí todos los motivos.
Ahora que todo está conectado, han alcanzado el emocionante momento de ver si todo funcionaba! Puede que no funcione la primera vez, pero está bien! Circuitos e ingeniería eléctrica tiene muchas iteraciones. Casi ningún diseñador lo consigue en su primer intento!

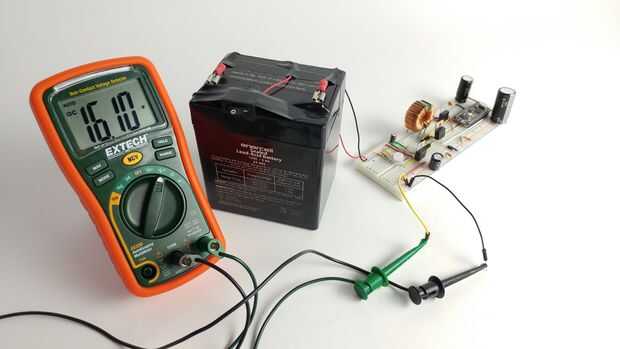

Cuando encienda por primera vez, utilice una fuente de alimentación si tiene uno. Limite la corriente a 3A. Esto evitará que todo soplo si algo fue conectado mal. Una vez que todo está funcionando con la alimentación, puede utilizar la batería. Recomiendo agregar un interruptor entre la pila y el circuito. Facilita el circuito de encender y apagar, así como lo que es más seguro. Una vez que el circuito, trabajando con la batería, ya está listo para alimentar tus proyectos electrónicos!

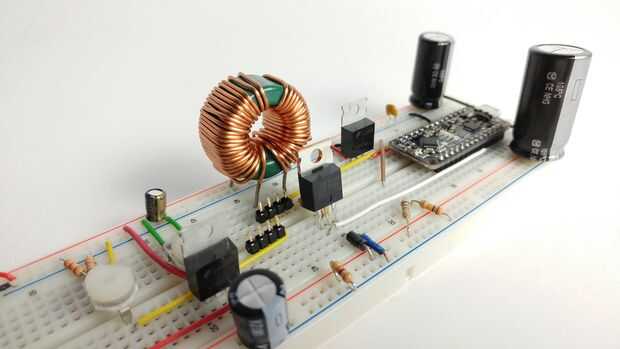

¿Por qué algunos de los componentes son tan grandes? Específicamente el inductor y los condensadores son muy grandes porque tienen que manejar mucha potencia (unos amperios a 12V). Esto significa que necesitan para ser más robusto para no explotar/rotura. Esto es similar a por qué es tan grande, el ladrillo de la energía de su portátil su manejo mucho poder (y también conversión de AC a DC).
