Paso 1: Conceptos básicos MOSFET
MOSFET son dispositivos muy útiles que se utilizan en todo, desde proyectos básicos de electrónicas a la CPU de su computadora! MOSFET es abreviatura de Transistor del efecto de campo Metal óxido. Pueden ser utilizados en circuitos de lógica (circuitos binarios: alta o baja, 1 o 0, 5V o 0V), amplificadores, interruptores y más. Hay ecuaciones que dictan cómo el transistor actúa pero nos centraremos en el uso de un MOSFET como interruptor.

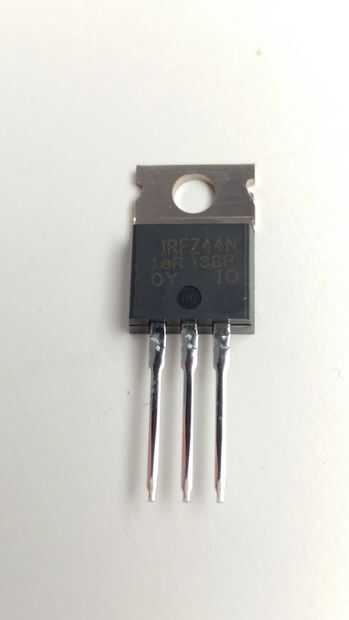

MOSFETS tienen tres pernos: puerta, dren y fuente (revisar el dispositivo para el pin-out, el arreglo de la perno). Cuando se aplica un voltaje al pin de puerta, corriente empezará a fluir a través de la fuente y la puerta. El voltaje de la puerta necesario para permitir que la corriente a fluir se llama la 'tensión de umbral'. Este valor es especificado por la hoja de datos de la ' FET. Si se aplica una tensión menor que la tensión umbral, el ' FET estará en 'modo corte' y ninguna corriente fluirá. Aplicar suficiente tensión y el MOSFET entrará en modo de saturación, permitiendo que la corriente fluya. Este comportamiento nos permite utilizar un MOSFET como interruptor. Se puede utilizar un Arduino (u otra fuente de tensión) para aplicar un voltaje a la compuerta de un MOSFET, tal modo 'que ' el dispositivo y permitiendo corriente a fluir, como sería controlar un interruptor de la luz.
MOSFETs vienen en dos variedades: N-MOS y P-MOS, que significa p y canal n MOSFET MOSFET del canal respectivamente. El n y p determinan el material que compone este tipo de ' FET (esto va en la física de semiconductores).
- N-MOS: Fluye de la corriente de drenaje a fuente
- P-MOS: Corriente fluye de la fuente para drenar
La siguiente simulación utiliza un N-MOS como un interruptor para iluminar un LED. El generador de función activa y desactiva el MOSFET. Variar la frecuencia para cambiar el LED de la velocidad. Variar la amplitud. Controla cómo 'abrir' el MOSFET es. Cambia de cuanta corriente nos permite fluir. ¿Cuándo cortó totalmente?
MOSFETs tienden a calentarse durante el funcionamiento (especialmente si se usa alta corriente), así que asegúrese de no tocar el aparato mientras esté en funcionamiento. Tenga cuidado de no exceder el voltaje o la capacidad actual del dispositivo, dará a conocer el mágico humo (aka que se romperá).
