Construir el último escáner de Larson! (4 / 6 paso)

Paso 4: Conectar el Arduino y la Junta de arranque

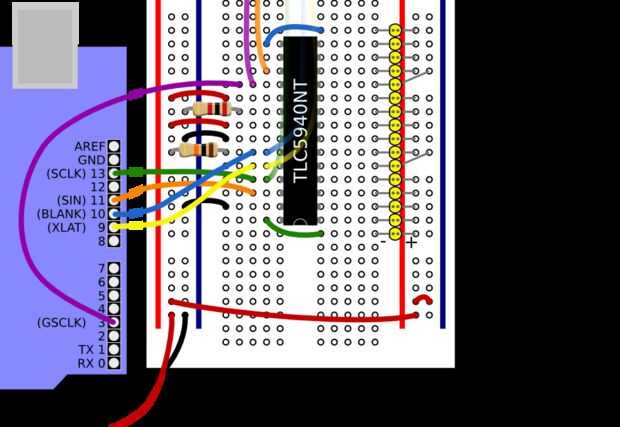

Utiliza este diagrama para conectar los dos tableros de circuito. Es el Arduino Playground y el repositorio de github para la biblioteca del TLC5940. Ahora por el poder. Es necesario conectar la tierra de dos tableros juntos. Si usas el Sparkfun Arduino Mini Pro hay un pin no regulado de voltaje positivo llamado primas. Conecte al pin de VCC en el tablero de arranque. Dos de estas tarjetas tienen un regulador de + 5 voltios que puede manejar hasta 17 voltios. Si está utilizando un Boardunio puede usar un enchufe para alimentación cruda a la Junta. El Boarduino tiene un regulador 7805 en tablero que fácilmente para arriba a 12VDC. Se debe establecer el puente de alimentación desde el cable de programación y regresar al exterior cuando haya terminado.

Antes de montar placas de circuito impreso deberá programar el Arduino.

Mi código utiliza la biblioteca TLC5940 escrita por Alex Leone. Estoy utilizando la función fade y asignar un fade a un LED, 40msec con un tiempo de 470msec y luego hacia el LED próximo a la espera. Una vez que la exploración se realiza en una sola dirección, escaneo detrás la otra manera. Fácilmente puede cambiar valores, escanear un solo sentido o hacer otras cosas interesantes. Tenga en cuenta que ya hay bascially una función invertida para la iluminación de LED inicializar todas las salidas del TLC5940 a 4095 que les apaga. El valor de fade es de 0 a 4095 lleno para apagado total.

Código:

#include "Tlc5940.h"
#include "tlc_fades.h"
Canal de TLC_CHANNEL_TYPE;
void setup()
{
TLC.init(4095);
}
duración de uint16_t = 470;
int maxValue = 4095;
int fadeTime = 40;
startMillis de uint32_t;
endMillis de uint32_t;
void loop()
{
Si (tlc_fadeBufferSize == 0)
{
Actualmente no está ejecutando se desvanece
startMillis = millis();
endMillis = startMillis + duración;
para (int i = 0; i < 16; ++ i) {}
tlc_addFade (15-i, 0, maxValue, startMillis + fadeTime * i, endMillis + fadeTime * i);
}
}
tlc_updateFades();
Delay(5);
Si (tlc_fadeBufferSize == 0)
{
Actualmente no está ejecutando se desvanece
startMillis = millis();
endMillis = startMillis + duración;
para (int i = 0; i < 16; ++ i) {}
tlc_addFade (i, 0, maxValue, startMillis + fadeTime * i, endMillis + fadeTime * i);
}
}
tlc_updateFades();
Delay(5);
}
