Paso 6: Rendimiento de esta réplica de la "Batería de Bagdad"

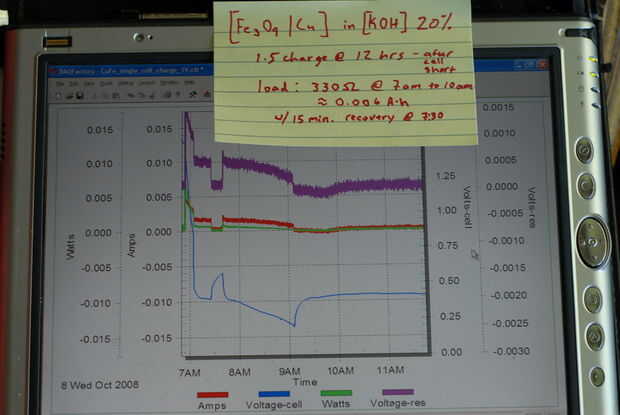

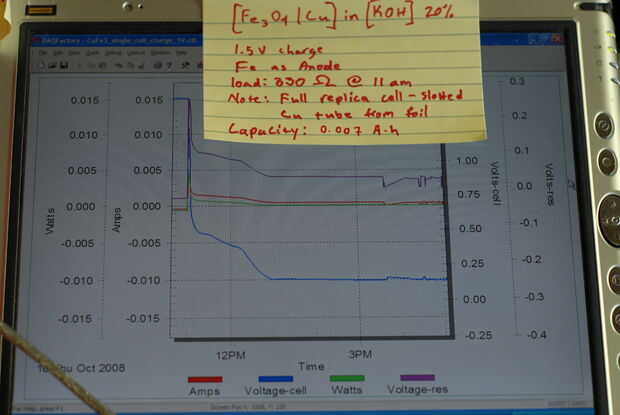

Las fotos de abajo deben informar a la mayor parte de la historia, pero resumiendo:

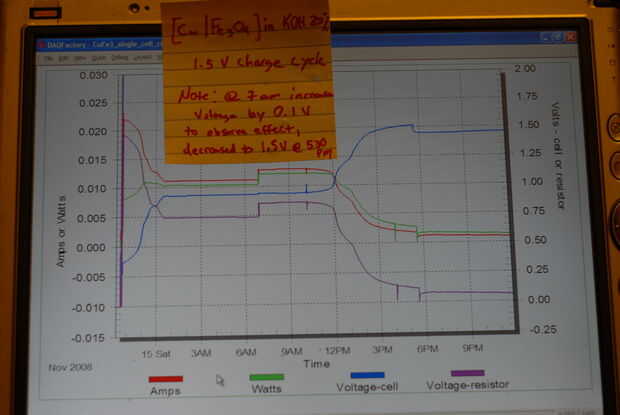

- carga de 1.1 a 1.5 V y unos pocos miliamperios de corriente
- descarga con una carga de 330 ohmios

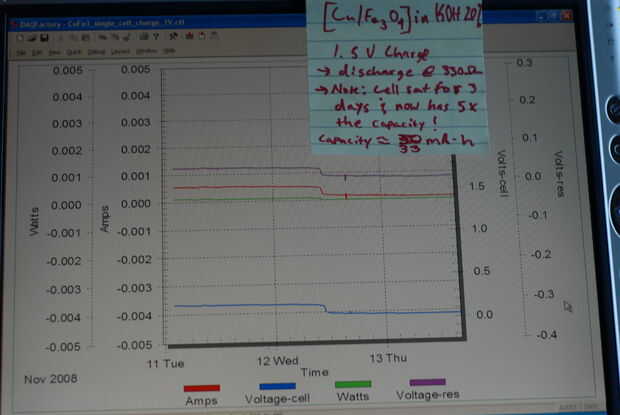

- repetir 1 - 2 veces si quieres, que tu celular debe proporcionar aproximadamente 7 mA-h de capacidad. Entonces deje sentarse durante 3 días y usted verá el x 5 aumento en capacidad, de que observo debajo
Un aspecto muy relevante de esta química que pasado casi por alto, y quiere emular: si dejas el celular por 3 días después de un ciclo de carga y descarga inicial termina con una batería recargable que tiene 5 veces la capacidad - un notable aumento de capacidad. Así, cuando primero cargado/descargado el celular pensé que había creado una réplica más o menos equivalente al ácido químicos previamente tratado, excepción con el beneficio añadido de que ahora sea recargable. Después de un día 3 descanso aunque, tuve un celular con 5 veces la capacidad de la química ácido - mis células ahora un promedio de 33 capacidad de mA-h con una sola carga cuando las dimensiones de los artefactos.
Este celular le gusta tomar una carga lentamente y dejarla poco a poco, tomará tres días para cumplir con la carga de 330 ohm y 1-2 días para cargar, yo realmente nunca completamente cargado o descargado la célula ya que no tienen la paciencia y tiene varios otros experimentos que se encuentran en abandono en el momento. La célula parece ideal para tomar un cargo de las características de voltaje/corriente de corrientes telúricas presentes en la tierra, o la batería de tierra , como algunos han etiquetado. He probado otros voltajes y corrientes y no parecen funcionar tan bien. La liberación lenta de la corriente en esta célula probablemente funcionaría bien para ejecutar un motor homopolar pero puesto que todavía no he creado una pieza lo suficientemente bien equilibrada de alambres de cobre o bronce, he sido incapaz de probar completamente esta teoría. También, si se intenta la celda de descarga demasiado rápido (demasiado grande de una carga) parece a la ruina de la célula.

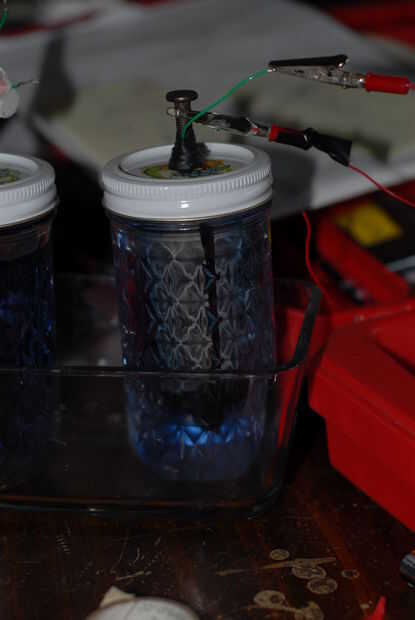

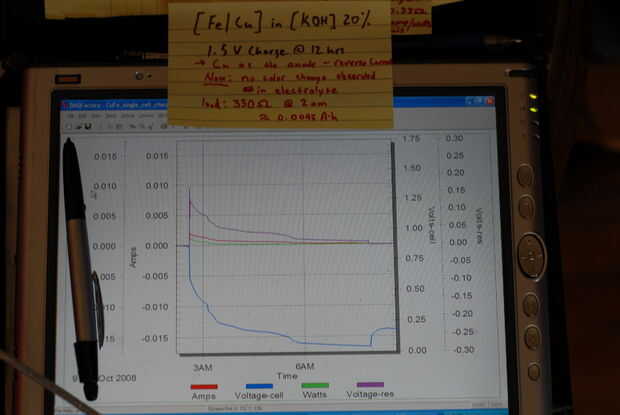

Una curiosidad adicional de la química de la célula alcalina es que el Cu o Fe puede servir como el ánodo, aunque con Fe como el ánodo es un celular mejor. Con un ánodo de Fe el electrolito se vuelve azul después de carga (indicativo de iones Cu) y se convierte en descarga. Con Cu como el ánodo de la solución es clara en carga y descarga y los metales aparecen realmente pulidos.
Debe tenerse en cuenta que todos mis experimentos (y curvas de rendimiento de la célula) se hicieron sin cuidado a temperatura ambiente, generalmente alrededor 55-65 grados f el. Mantenemos nuestra casa relativamente fresco y tratar de minimizar el uso del horno. Temperatura es el factor ambiental más importante al evaluar la electroquímica, y 80-90 grados F es probable que producen mejores resultados y ofrecer una recreación más exacta de la batería de Bagdad ya que las temperaturas eran probablemente mucho más caliente en Mesopotamia. He probado la dependencia de la temperatura de la química por lo que permite un menor ~ 5 grados aumento de temperatura y observó un aumento del 10% en el índice de corriente de carga y lanzamiento de la corriente de descarga. El aumento en la tasa de carga y descarga es una función de lo que comúnmente se llama resistencia interna. Más química de la batería tiene una resistencia interna menor como aumentos de temperatura. Como la mayoría de las baterías es un ciclo, su resistencia interna aumenta con el tiempo - además de ser descarga tarifa y una disminución en capacidad. Estoy desarrollando una cámara de reacción para controlar los parámetros ambientales y automatizar aún más mis otros experimentos de electroquímica - esto le permitirá una caracterización más precisa, pero los resultados que he presentado tendrá que bastar por ahora.
