Construcción de una "batería de Bagdad" (3 / 10 paso)

Paso 3: Construcción de los pares de electrodos

Al probar la mayoría de las células, sólo una envoltura de cinta de goma alrededor de los dos electrodos es todo lo que es necesario, pero dado que esta célula se basa en un conjunto de artefactos, queremos emular lo más cerca posible a las dimensiones y geometrías. En lugar de asfalto para el sellante - visto en los artefactos - utilicé cinta de goma. Traté de asfalto, pero es sucio trabajar con y limpiar y tienes que esperar a establecer - cuando se trabaja con varias células a la vez, se convierte en un dolor de cabeza.

Las fotos deben ser más explicativas, pero aproximadamente:

• Taladre un agujero en la tapa del tarro de masón y deslice el clavo de hierro Fe3O4 cubierto a través de él
• Taladro un agujero en la goma del tapón para que el clavo de hierro revestido de Fe3O4 puede caber cómodamente a través de él con la cabeza del clavo que sobresale de una pulgada o así desde la parte superior - que puede poner una sola envoltura de cinta de goma alrededor de la parte expuesta superior de donde el clavo interfaces con el tapón para sellar

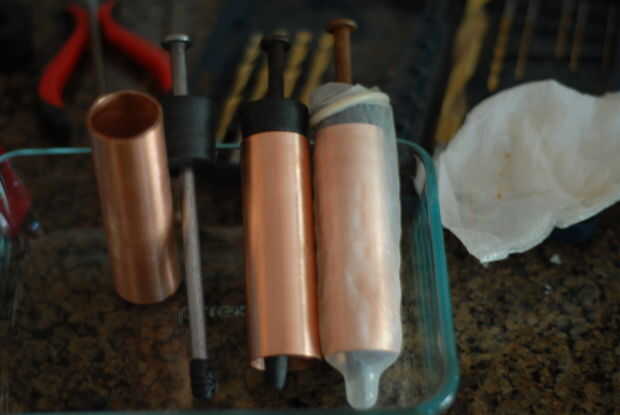

• Formar un pedazo de hoja de cobre en un cilindro alrededor del tapón de goma, así que hay una ligera apertura (como se ve en las fotos) todavía visibles a lo largo de la cara, ahora Envuelva la parte superior parte con cinta de goma y conecte el cable trenzado para el lado del cobre y luego Envuelva otra vez para sellar el cobre contra el tope, también poner una sola envoltura de cinta en la parte inferior para ayudar a mantener la forma cilíndrica ranurada

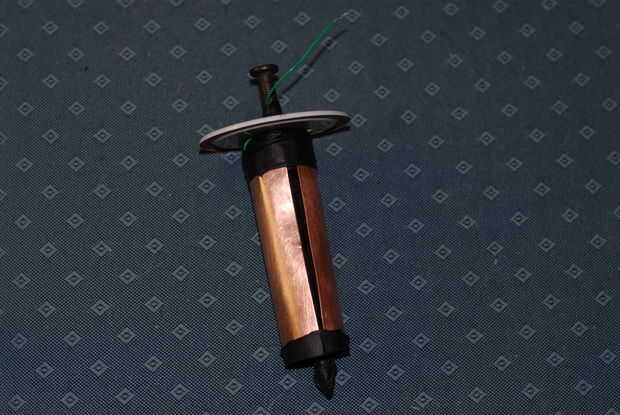

• Ahora, deslice el cable a través del orificio perforado en la tapa del frasco y pone una envoltura de cinta de goma para fijar el alambre al clavo en el punto donde desea la interfaz con la tapa del tarro de masón, fuerza la tapa hacia abajo a esta envoltura de cinta de goma y debe tener un cierre hermético - debe buscar como foto 1

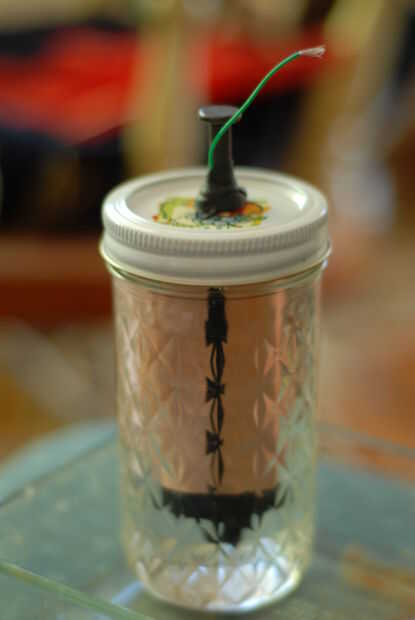

• Ahora, llenar el tarro de masón con 20% KOH u otro electrolito alcalino y lugar el tarro de masón que acaba de crear en la solución de montaje de la tapa y sellar la jarra - debe parecerse a la foto 3

Si usted simplemente quiere evaluar la química y no necesita una réplica a escala completa de los electrodos, uso reducido de dimensiones y una de las opciones de construcción más simples que describen en el siguiente paso. En lugar de un cilindro ranurado de cobre y un clavo grande suspendido hacia abajo en el centro, los electrodos se pueden simplificar a una tira de cobre y hierro.
