Paso 5: Monitorear el funcionamiento de las células

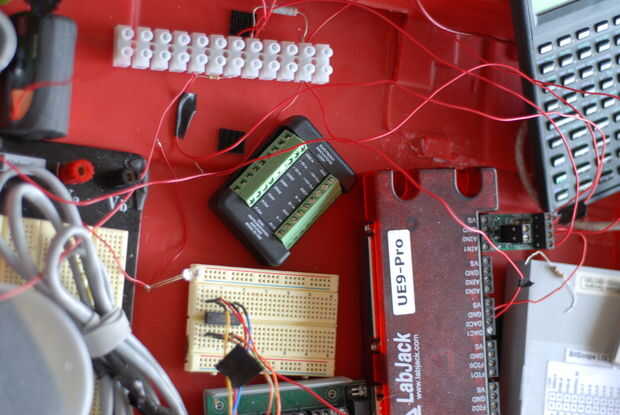

Para producir carga y descarga de las curvas de sus células puede iniciar sesión a mano las lecturas de su medidor o invertir en un DAQ o microcontrolador para automatizar el registro de datos. Una hoja de cálculo o aplicación similar es útil para el trazado de datos. Soy bastante aficionado a los productos de Labjack (vistos en algunas de mis fotos) - utiliza sus tarjetas + software y opamp. DAQFactory es el software que viene con los dispositivos de medición de Labjack y es una buena alternativa a Labview. Aunque estoy utilizando la escala abajo versión de DAQFactory que se incluye con los productos de Labjack, pueden actualizarse para habilitar algunas aplicaciones de control de proceso muy sofisticado, pero a una fracción de Labview del costo. El Arduino (Atmega) y Propulsor de la paralaje microcontroladores también es buenas opciones, pero requerirá tiempo adicional - les utilizo para otros proyectos, donde el costo es más una preocupación. Labjack + DAQFactory es bueno para la velocidad de la instalación, tienen un personal de gran apoyo, pero también lo hace la paralaje, y arduino tiene una comunidad enorme apoyo voluntario.
Además de un dispositivo de medición, considerar:
- Su medidor ya tenga entrada de alta impedancia (> 100Mohm), pero si no, utiliza un amplificador operacional (opamp), de lo contrario las células con alta resistencia interna (como la química de la batería de Bagdad) creará problemas en sus mediciones. También es útil para amplificar la caída de tensión en la resistencia de derivación de corriente, baja del opamp. OpAmps permite medición de la diferencia, por lo que es más fácil de leer la caída de tensión en la resistencia de derivación.

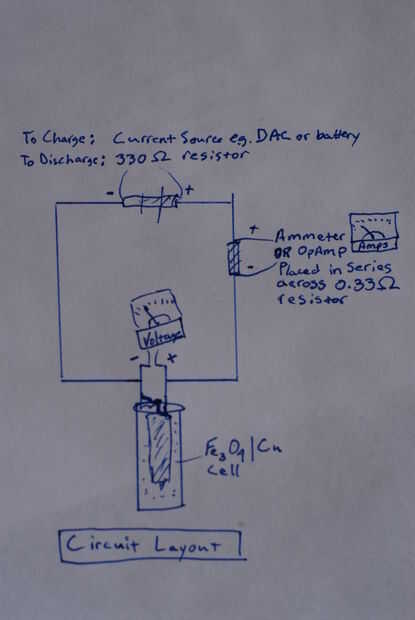

- Si no se usa un amperímetro, un resistor pequeño proporciona una caída de tensión para calcular actual - idealmente alrededor de 1 ohm (para la tensión de la célula de Bagdad) aunque la mía fue de 0,33 ohmios. Usando la ley de ohm simplemente medir la caída de tensión en la resistencia de (dV) y resolver para la corriente I = dV/R, en mi caso R = 0.33 ohmios, vatios se calcularon como P = I * V
- Un resistor pequeño u otro dispositivo como una carga, usé una resistencia de 330 ohm para la batería de Bagdad, que parecía ser una carga apropiada de la célula. El valor de la resistencia será diferente dependiendo de la batería.

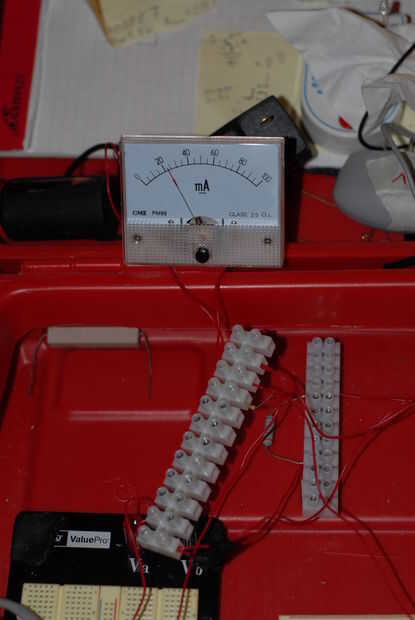

- Un bloque de terminales para las conexiones del cableado - encontrar los bloques de estilo europeo (se muestra en las fotos) más fácil de usar, pero se adhieren a la 20A clasificados bloques ya el tamaño de bloque más grande es más fácil trabajar con y sólo cuesta unos pocos centavos más
- Para cargar la batería, una fuente de tensión constante como otra batería (por ejemplo batería de tierra) o en mi caso una digital al convertidor de análogo (DAC) en el DAQ funciona bien para la química de la batería de Bagdad, pero ten en cuenta que para cargar correctamente algunos químicos de la célula se necesita una fuente de corriente constante o una mezcla de ambos en diferentes intervalos de tiempo. Yo generalmente cargadas de 1,5 V y limitada a 20 mA - otra vez, similar a lo que puede proporcionar una batería de tierra.
Si usted se acaba de empezar en la electrónica y de la terminología parece obscuro, te recomiendo Iniciarse en electrónica por Forrest Mims.
