Construcción de un osciloscopio Digital de un Kit de bricolaje (3 / 11 paso)

Paso 3: Revise las partes

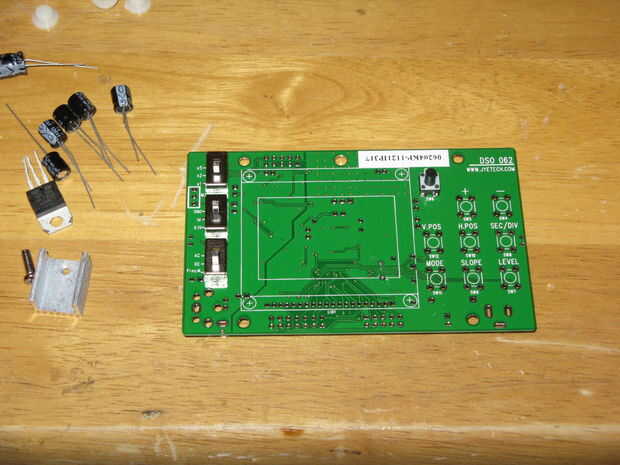

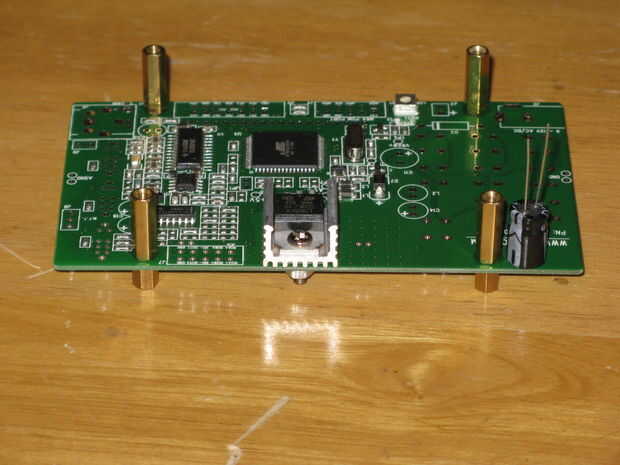

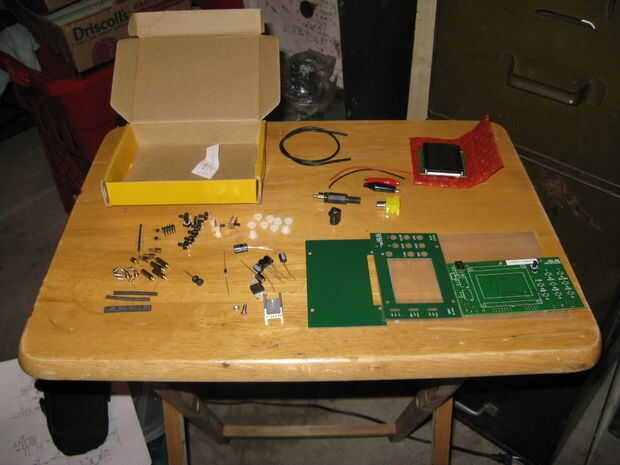

De la comprobación de archivos pdf impreso las piezas hacen que todas las piezas estén en el juego y comprobar para asegurarse ajustan la placa de circuito. Si deliberadamente o por accidente no es infrecuente para las piezas a sustituir en kits, así que asegúrese de que son las piezas correctas y se ajustan antes de empezar a montar su osciloscopio.
