Infrarrojo basado en kit de bricolaje digital objeto contador

he hecho un contador simple objeto digital basado en infrarrojos.

En este proyecto hay dos kits, uno es contador módulo y el otro es el módulo transmisor infrarrojo.

Los módulos enfrentan y cada vez que un objeto se mueve entre los dos módulos, el módulo del contador cuenta el movimiento.

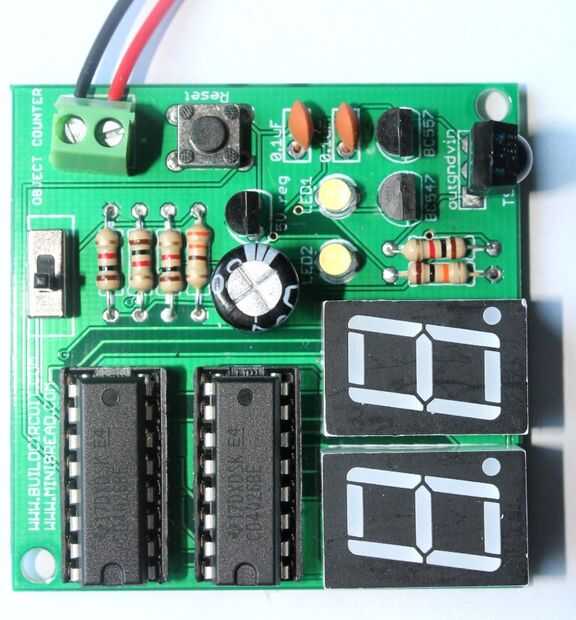

Módulo contador: El módulo contador trabaja con virutas de CD4026 y cuenta de 0-99. El proceso de escrutinio se puede restablecer y se redujo a 0. Tiene un sensor de infrarrojos TSOP4838.

Módulo de transmisor de infrarrojos: El módulo transmisor infrarrojo funciona con temporizador NE555. El circuito se ha configurado para transmitir la señal de IR con frecuencia aproximadamente de 38Khz. Opera en modo astable del temporizador NE555.

Ver el video a continuación:


Suscribirse a Mi canal de YOUTUBE de

El kit puede utilizarse también como un probador de control remoto.

Tomar cualquier tipo de control remoto de TV/DVD y operar el equipo.

Ver el video a continuación:


Suscribirse a Mi canal de YOUTUBE de

El kit de contador del objeto puede utilizarse para contar personas entrando dentro de una habitación o contar cualquier tipo de objetos.
La distancia entre el módulo transmisor y el contador debe ser alrededor de 1 metro.

Enlaces relacionados:

  1. Esquema del módulo contador y transmisor infrarrojo.
  2. Instrucciones de montaje para contador de objeto digital.
  3. Instrucciones de montaje de módulo de transmisor infrarrojo

Usted puede comprar este interesante kit de contador del objeto digital en www.buildcircuit.org.
