Construcción de un osciloscopio Digital de un Kit de bricolaje (1 / 11 paso)

Paso 1: El juego

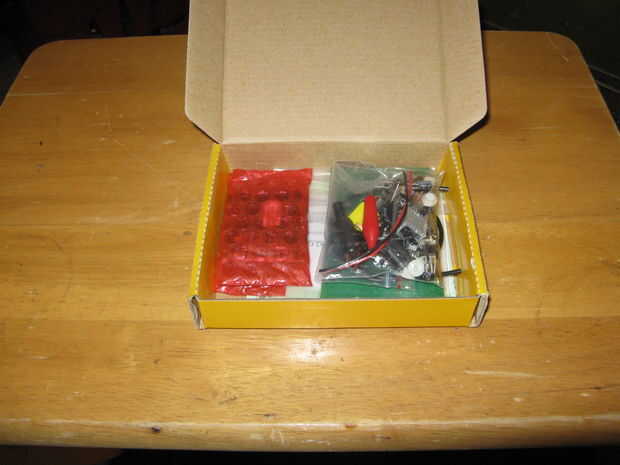

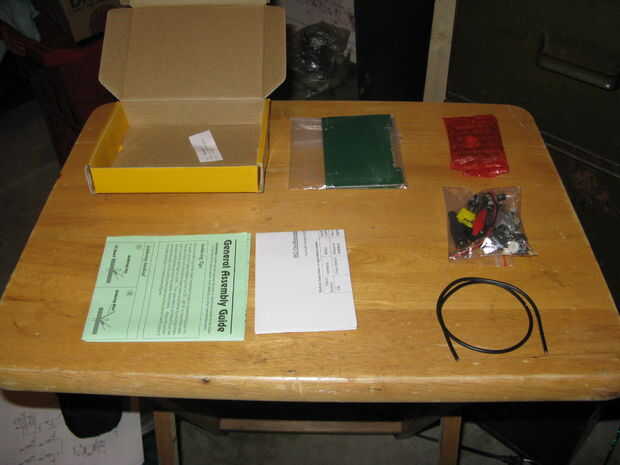

Cuando su DSO 062 osciloscopio llega en el correo abierto, dentro encontrarás varios paquetes de piezas y dos piezas de papel marcado, "Asamblea General guía y 062 osciloscopio referencia rápida". Poner todo en la caja pero el papel había marcado "referencia rápida de osciloscopio 062".

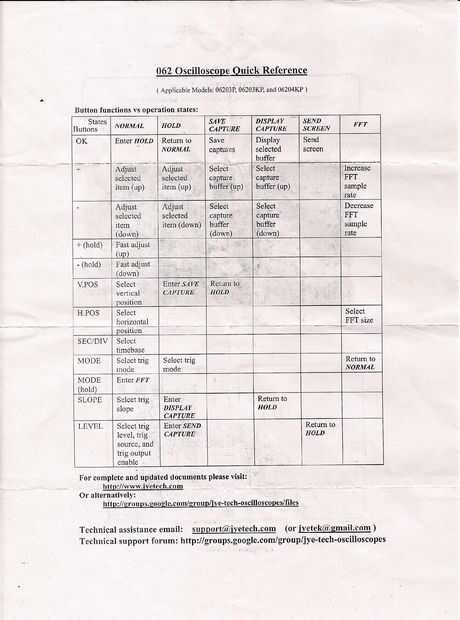

Tomar la referencia rápida a su computadora, en la parte inferior de la referencia rápida dice "para completar y documentos actualizados visitan: http://www.jyetech.com que es JYETECH.

En el equipo ir a:
http://www.jyetech.com

Haga clic en inglés

Bajo enlaces haga clic en documentos

Por cargar todos los archivos en modelos 06203P, 06203KP, y 06204KP para los tres modelos lo es los mismos archivos.

Referencia rápida
Manual de instrucciones
Notas de la Asamblea
Guía de solución de problemas
Montaje nuevo
Montaje frontal
Cómo actualizar el Firmware del Bootloader
Cómo programa 062 osciloscopios
Lista de piezas
Esquema
