Consola portátil frambuesa Pi $20 (8 / 10 paso)

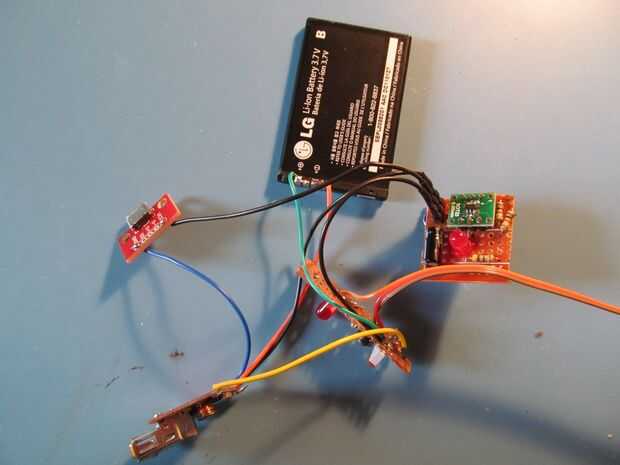

Paso 8: Construyendo el circuito de potencia

Ahora podemos terminar hasta la electrónica mediante la construcción de la potencia del circuito.

1. Conecte el terminal negativo de la batería a la tierra en su circuito de carga y terminal - IN en el convertidor.

2. Conecte el terminal positivo de la batería a VBAT en el circuito de carga. También conectar a un terminal en el interruptor de alimentación.

3. Conecte la otra terminal del interruptor de a + IN del convertidor boost.

4. Conecte VCC en el arranque de micro usb a 5V en el circuito de carga.

5. conectar el GND en el circuito de carga a la tierra en el micro arranque USB.

6. Conecte + en el convertidor a 5V en el Pi.

6. conectar el GND en el convertidor a GND en el Pi.
