Consola portátil frambuesa Pi $20 (7 / 10 paso)

Paso 7: Construir el circuito de carga de batería

Este es el paso más difícil en la construcción. Si no estás cómodo con la lectura de un montaje esquemático o superficie de soldadura, usted puede comprar un PCB con ella todo hecho por ti en mi tienda Tindie, pero aumentará el costo de $5.

1. comprar los componentes necesarios. Se necesita:

  • resistencia 1 x 470 ohm
  • 1 x resistencia de 2 k o 2 1 resistencias de k
  • Condensadores de 4.7uF x 2 o 1 tapa de 10uF
  • 1 x LED
  • 1 x controlador de carga de la batería MCP73831/2 (paquete SOT)
  • 1 x placa Breakout SOT-23
  • algunos. encabezados de 1"

Si usted pide de Mouser, aquí están los números de parte.

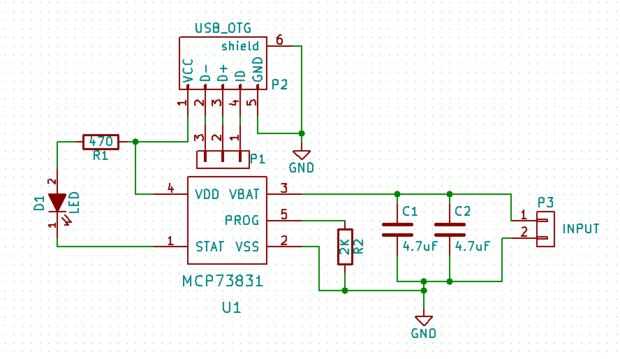

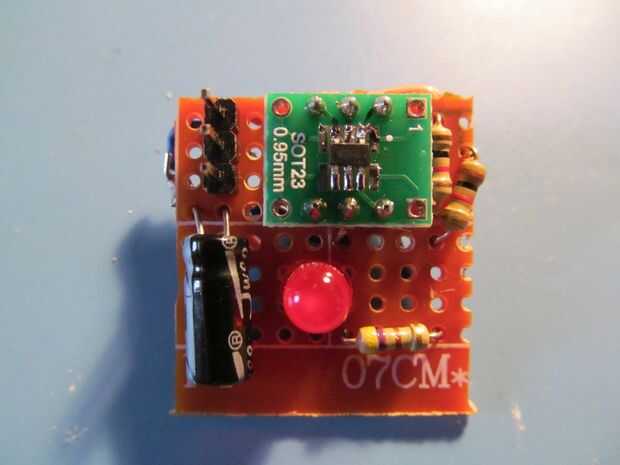

Seguir el esquema en la imagen superior para construir en tu cargador. Para probarlo, conecte un 3.7v lipo a la batería y 5v en VCC. Debe encenderse el LED de carga de su batería. Cuando el LED se apaga, la batería está completamente cargada.

Este esquema y la Junta Directiva mencionados son Open Hardware. Usted puede obtener los archivos KiCad aquí:

https://github.com/spadgenske/BatCharg
