Esta es sólo una guía, esto no es realmente un detallado paso a paso How-to, aunque usted verá lo fácil (o difícil) puede ser.
Esto asume que no eres un principiante y sabe cómo hacer las cosas como carga una imagen de disco en una tarjeta sd.
parte de la razón para hacer esto fue tratar de realizar un proyecto pi portátil sin modificaciones a la pi en sí mismo y poco modificaciones en otros componentes.
la mayoría de lo que se hará es modificaciones en los alambres, construcción de un controlador y un caso de construcción.
porque esta es una guía, yo se un link a otros sitios donde ir profundo en cómo hacer algo de lo que hago.
No cubrirá cómo conseguir ROMs (no preguntar)
El proyecto le costará al menos $100 o más... o mucho más,
aquí son las partes que necesita considerar:
Modelo frambuesa del Pi B
Tarjeta SD (ir con por lo menos 8gig o tal vez incluso 16gig, 4 realmente no será lo suficientemente grande con el 3.4gig disco de imagen + tus juegos)
Pantalla (monitores de back-up del coche funcionan bien)
Batería (comprobar ebay para teléfono celular barato cargadores de banco de potencia, cuanto mayor sea el mAh mejor)
controlador/piezas (va a crear mi propio pero es posible utilizar controladores antiguos de los sistemas)
plástico (para construir el caso)

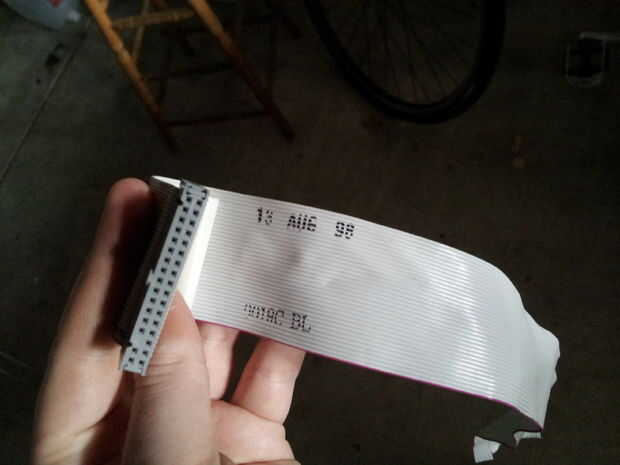

cable USB / otros cable y alambre (necesario usb una y micro, puede un cable de cinta plana 2 x 13, he usado un cable plano IDC disquete viejo)
varias cosas que pueda tener se olvidaron de mencionar (altavoz, amplificador, componentes electrónicos, tornillos, pintura, Polaco, papel de lija, bondo...)
herramientas... soldador, Pelacable, herramienta rotatoria, pegamento estupendo, pegamento, epoxy etc....
Usted también necesitará un ratón o el teclado de su pi, otro ordenador y una manera de enviar los datos de pi (wifi/ethernet/usb stick)
__________________________________
Parte 1 es principalmente sobre cómo conseguir la electrónica trabajando
primero quiere probar todo lo posible para ver si funciona (usted deberá probar periódicamente a lo largo de la construcción)
puede probar su pi con raspian o ir directamente a colocarle retropie
Aquí es el sitio de retropie, también te dicen cómo poner en una tarjeta sd:
http://blog.petrockblock.com/retropie/
Si piensa sobre el uso de un controlador de consola populares con su estructura, tienen información sobre cómo hacerlo allí, así

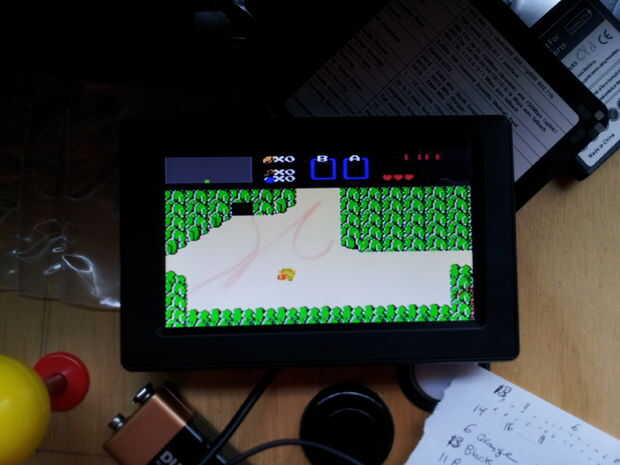

una vez que lo tienes cargado y listo para funcionar, prueba a ver si funciona... no importa si utiliza la pequeña pantalla o batería en este momento pero sólo sé que querrá probarlos así
Usted puede transferir algunos roms en este punto... WinSCP es lo que he utilizado para transferir
planificar una idea aproximada en cuanto a lo que quieres tu portátil como
ex: cómo todas las piezas acoplarán entre sí, que caso que va a utilizar, etc...
ayuda que mucho pero todavía tendrá que trabajar cosas hacia fuera más adelante si usted ha olvidado incluir algo de cepillado
para obtener ideas puedes ver vídeos portátiles de heck ben frambuesa pi en youtube y su video de como diseñar un portátil sin una impresora 3d
http://www.youtube.com/watch?v=dUZjzQuTNX4
http://www.youtube.com/watch?v=7DVyHE8MJLY
http://www.youtube.com/watch?v=grG3EVPg1vI
después de la prueba, cortar los cables de una longitud realizable,... tal vez no muy cortos pero bastante corto que usted puede probar todo juntos
cortar los cables es realmente más difícil de lo que crees, tienes que calcular en cuánto tiempo quieres que todo,

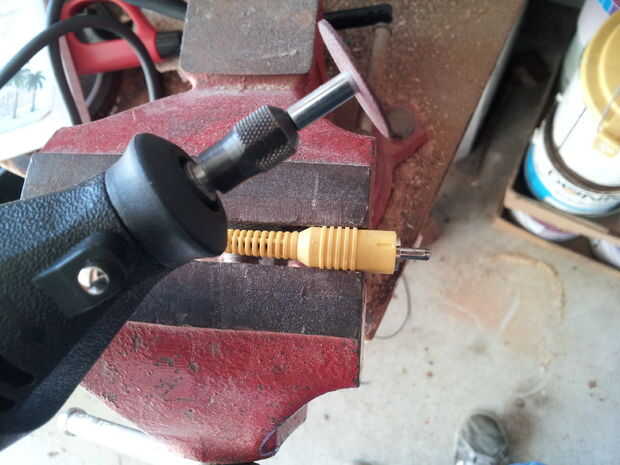

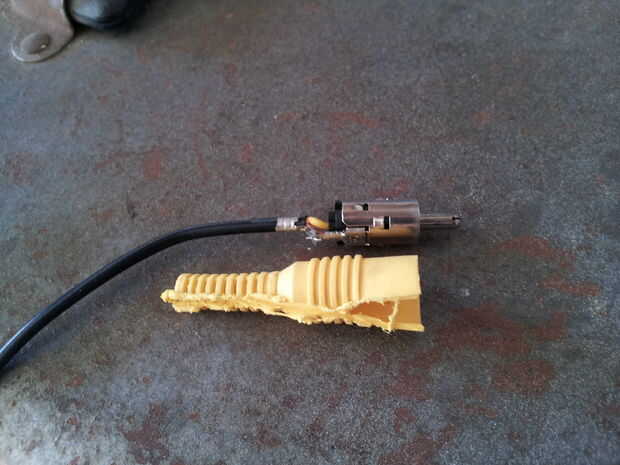

tratar de que las grandes piezas plásticas en los extremos (como la rca cable... auriculares y usb también) esto reducirá espacio
en este punto te estarás preguntando por qué usé conectores en lugar de simplemente desoldar las tomas de la pi y soldar los cables directamente, quería mantener el pi sin modificar por lo que si yo quería usarlo para otra cosa que pude. no hay razón que no podía hacerlo si querías

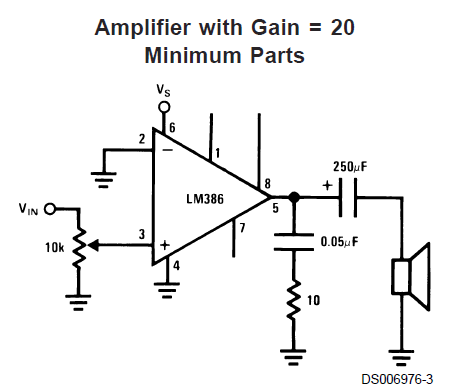

para el sonido, he construido un circuito de amplificador pequeño usando el lm386 con ninguna ganancia (se puede encontrar en la hoja de datos)
el parlante utilizado fue de una tarjeta de cumpleaños y funciona muy bien
soporte posterior de la pantalla era cortar con una herramienta giratoria, los cables también fueron cortados y quitaron el sheilding outter para los cables (los 4 alambres internos seguían siendo sheilded)... realmente no necesita el segundo hilo de video entrado es generalmente de color blanco
algunas de estas pantallas backup requieren 12 voltios, no obstante hay un trabajo en torno a hacer que funcione en 5...
la pantalla que compré realmente funciona perfectamente en 5 voltios sin modificaciones... Woohoo, aquí es el artículo # del que compré:
artículo de eBay # 161044070171
construir las piezas del controlador (saltar si está utilizando un controlador de consola)
encontré estos interruptores de tacto goma que sienten lo mismo que presionar un botón con una membrana
artículo de eBay # 170659489028
reasignación de los pines GPIO para su configuración
He seguido de Phill Burgess retrogame tutorial en la página de tutoriales de adafruit para reasignar los pernos
http://Learn.Adafruit.com/retro-Gaming-with-Raspberry-PI
Excepto cuando el código c, no usar la, ven los comandos del teclado válido y
asignar el GPIO a las teclas que usted eligió cuando se establecer retropie con el teclado
Tenga en cuenta que los pines de frambuesa pi y los números GPIO no son lo mismo, el código utiliza los números GPIO
es muy útil escribir todo esto como yo lo hice en la última imagen
Siga el resto del tutorial para conseguir el código a ejecutar cuando se inicia el pi
(esta es probablemente la parte más difícil en cuanto a conocimientos de computación, si usted puede hacer esto puede probablemente hacer todo el proyecto, si no tienes idea lo que un GPIO es entonces este proyecto no es para ti)
probarlo... tomar un pin asignado (el cable pelado de los cables de cinta), decir la flecha izquierda y flick contra un pin de tierra (cable), si los movimientos del menú dejados probablemente hicieron derecho y pueden soldar hasta los conmutadores para el cable de cinta
probarlo otra vez

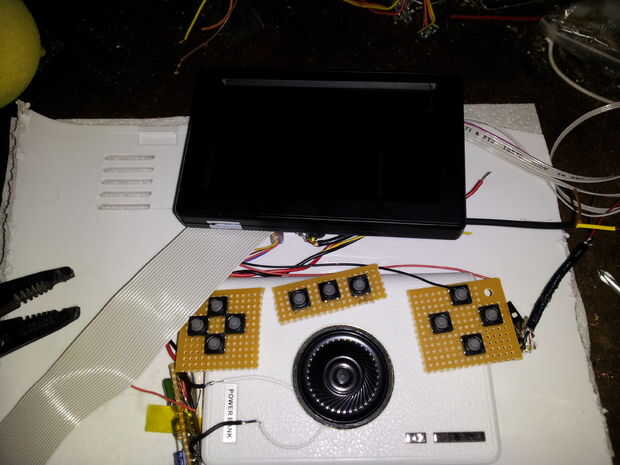

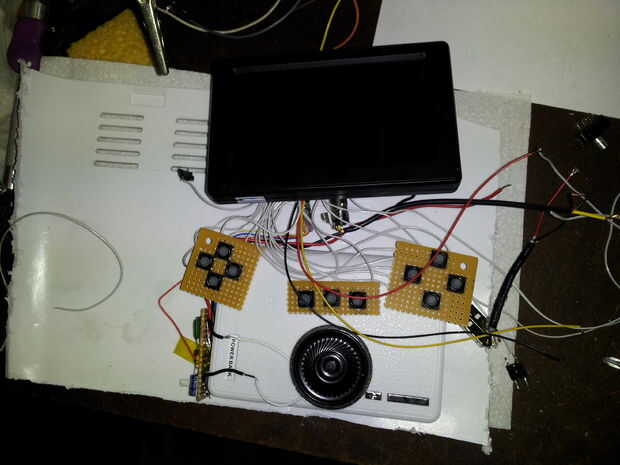

Si no lo has hecho ya, conectar un interruptor de la batería pack para el poder de la pi, pantalla y amplificador
también hice una pequeña tabla con las conexiones a tierra soldadas juntos
puede virar partes hacia abajo con una pequeña cantidad de pegamento en la preparación de un caso
He utilizado una espuma doublestick para sujetar el altavoz
Esto concluye la parte 1 de la guía, parte 2 estará en la construcción de un caso
Aquí están algunos de mis videos de la compilación:
